objet 3D

des data 3D avec le lidar, dans les Vosges (2024 et 2025); sujet (essentiel.): bunker 1914-1918
zone: Petit Ballon + Judenhut + Sudel
⚠️ ne pas s'y aventurer en mode touriste (en général j'ai casque, 2 frontales, eau)
il faut rajouter de nombreuses infos pour être plus utile: Nord sur les cartes, position GPS ...

online: copie sans les fic 3D -- 35 .glb + 4 .ply (bien plus lourd)
sinon voir D:/mydata2025/3d/index.htm

ces "miniatures" (depuis PC:"3D builder" ¹) servent de prévisualisation

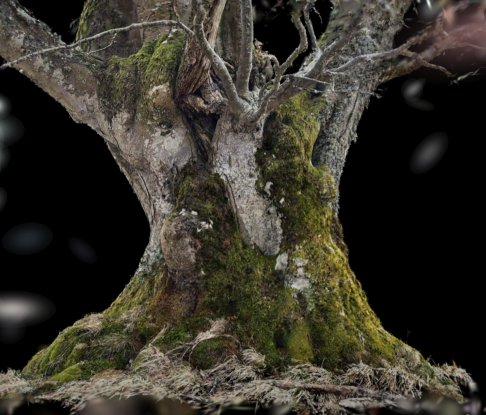

arbre_3d_splat .ply 152Mo /sur iphone 273Mo [47.98535,7.13867] 761K gaussian

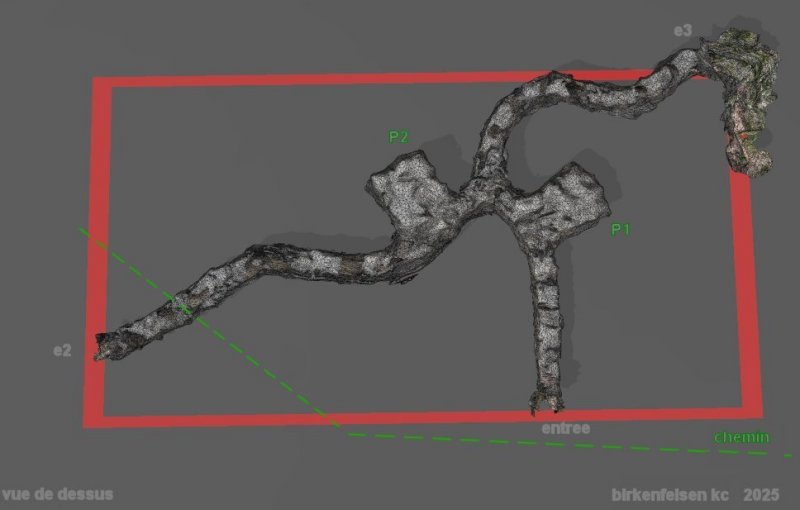

Birkenfelsen

lieu: sur le chemin entre Ebeneck et Judenhut
birkenfelsen raw 631Mo 122K vert. 165K tri. - export .glb 17Mo

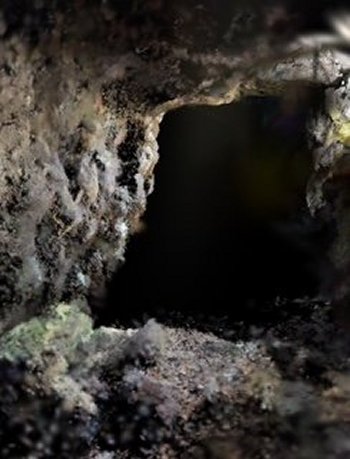

birkenfelsen_splat .ply 47Mo

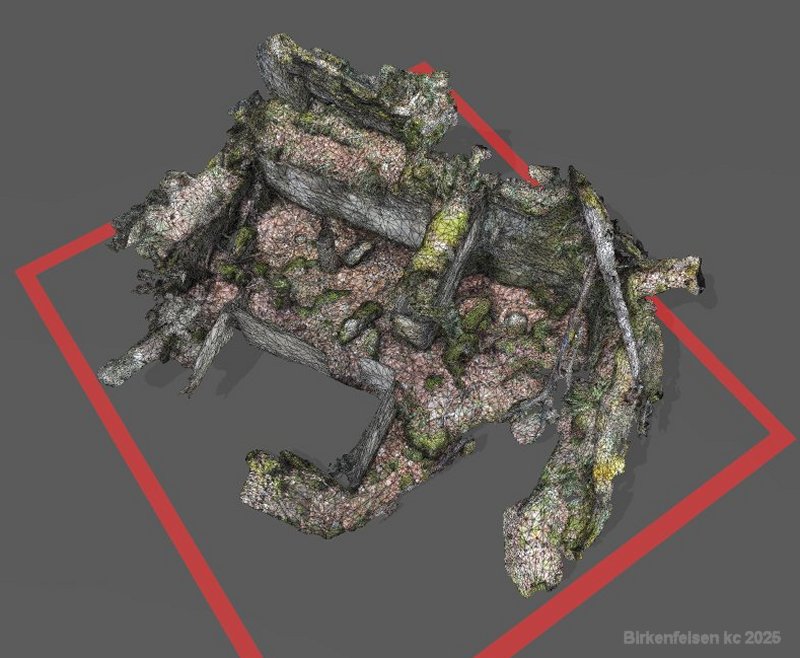

birkenfelsen_summit .glb

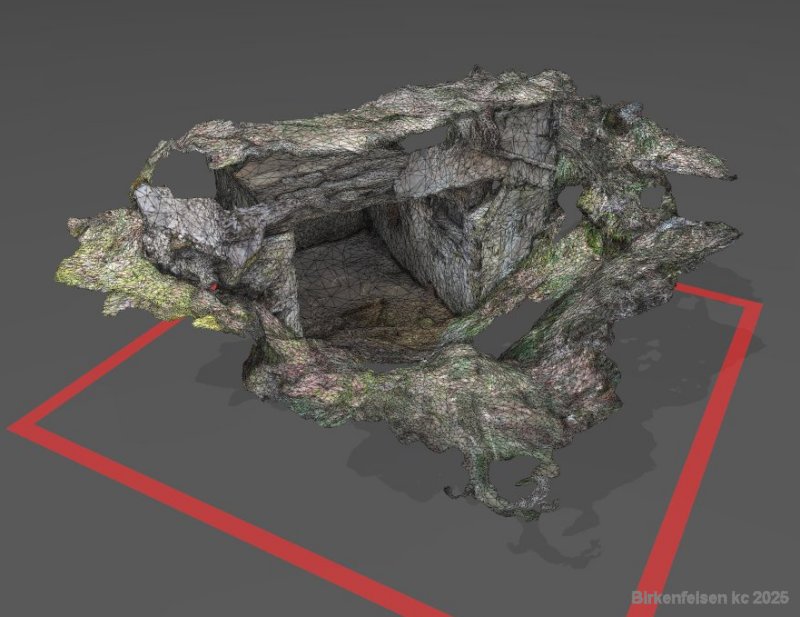

birkenfelsen_summit2 .glb

Judenhut

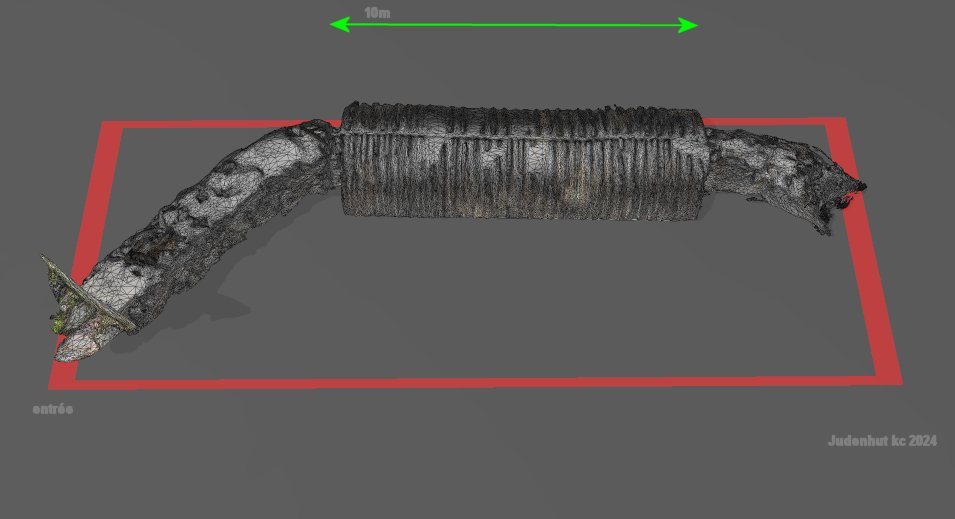

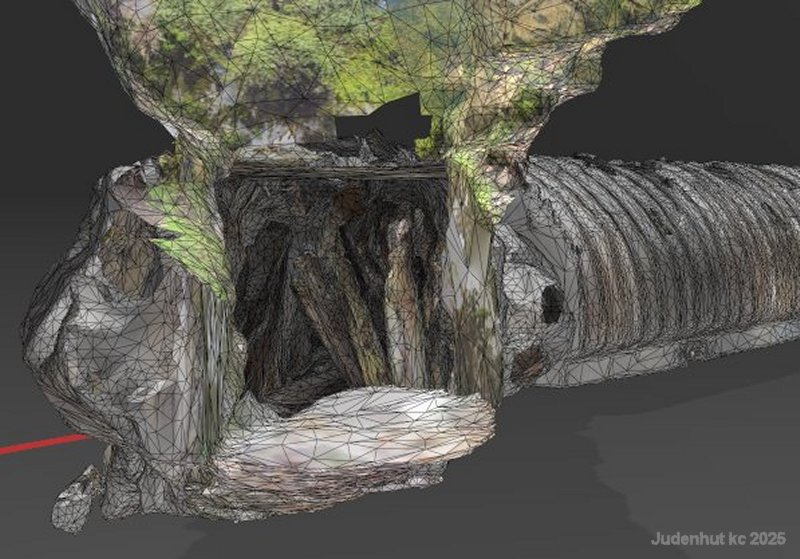

judenhut .glb 15Mo (11/05/2024 11h18 no gps - raw 498Mo)

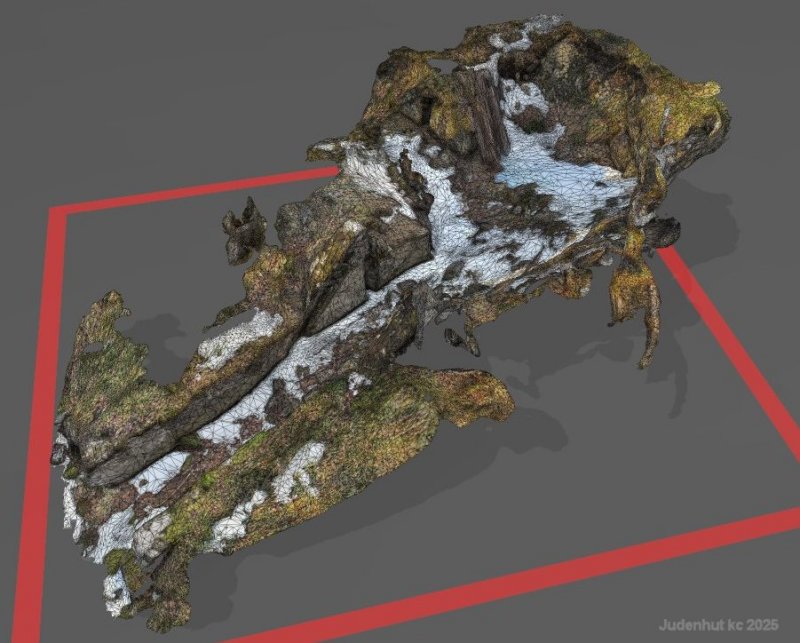

judenhut_nord_winter .glb 21Mo

Petit Ballon

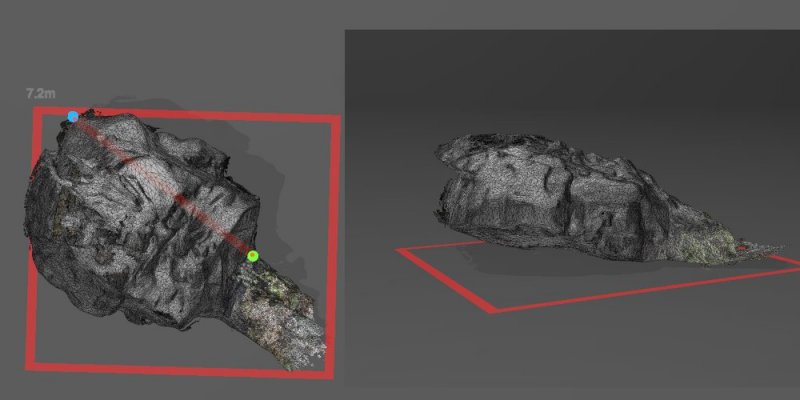

bunker_petit .glb / no georef 19/02/2025 16h26 donne alors Petit Ballon "Eperon3" [47.978028,7.132242] à vérifier

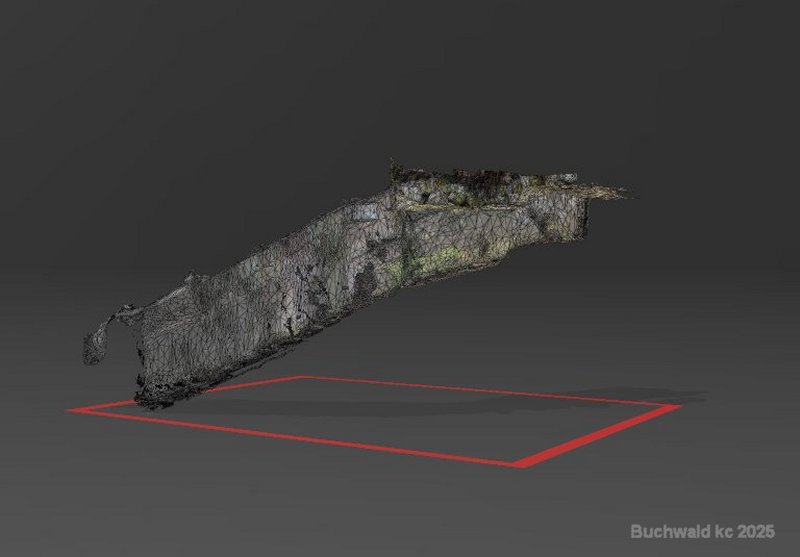

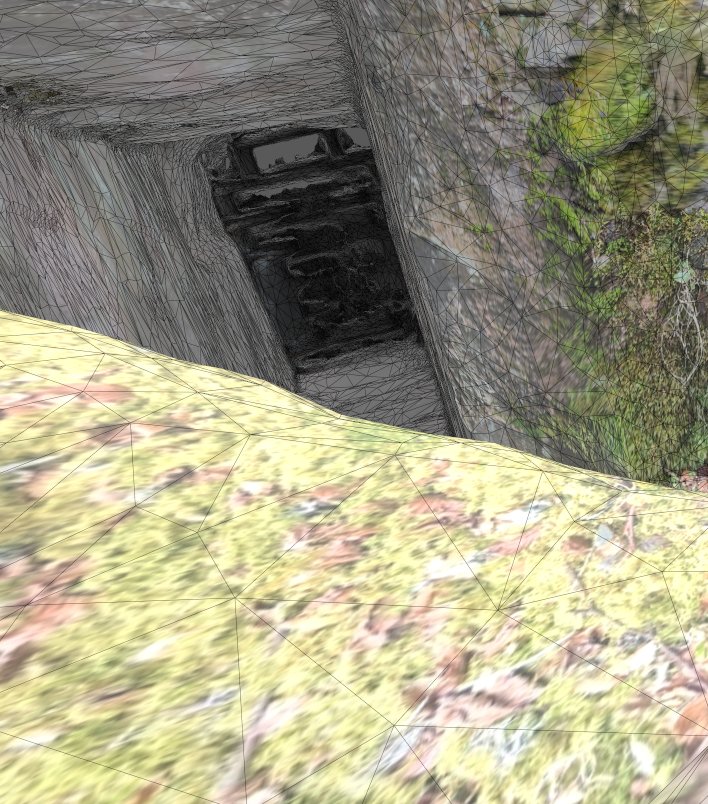

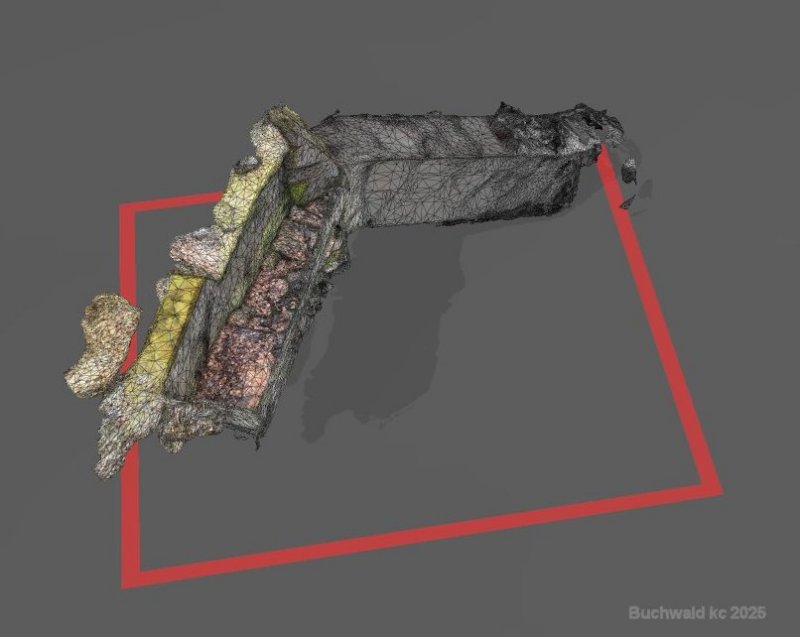

ptb_fort_buchwald_entree .glb 17Mo

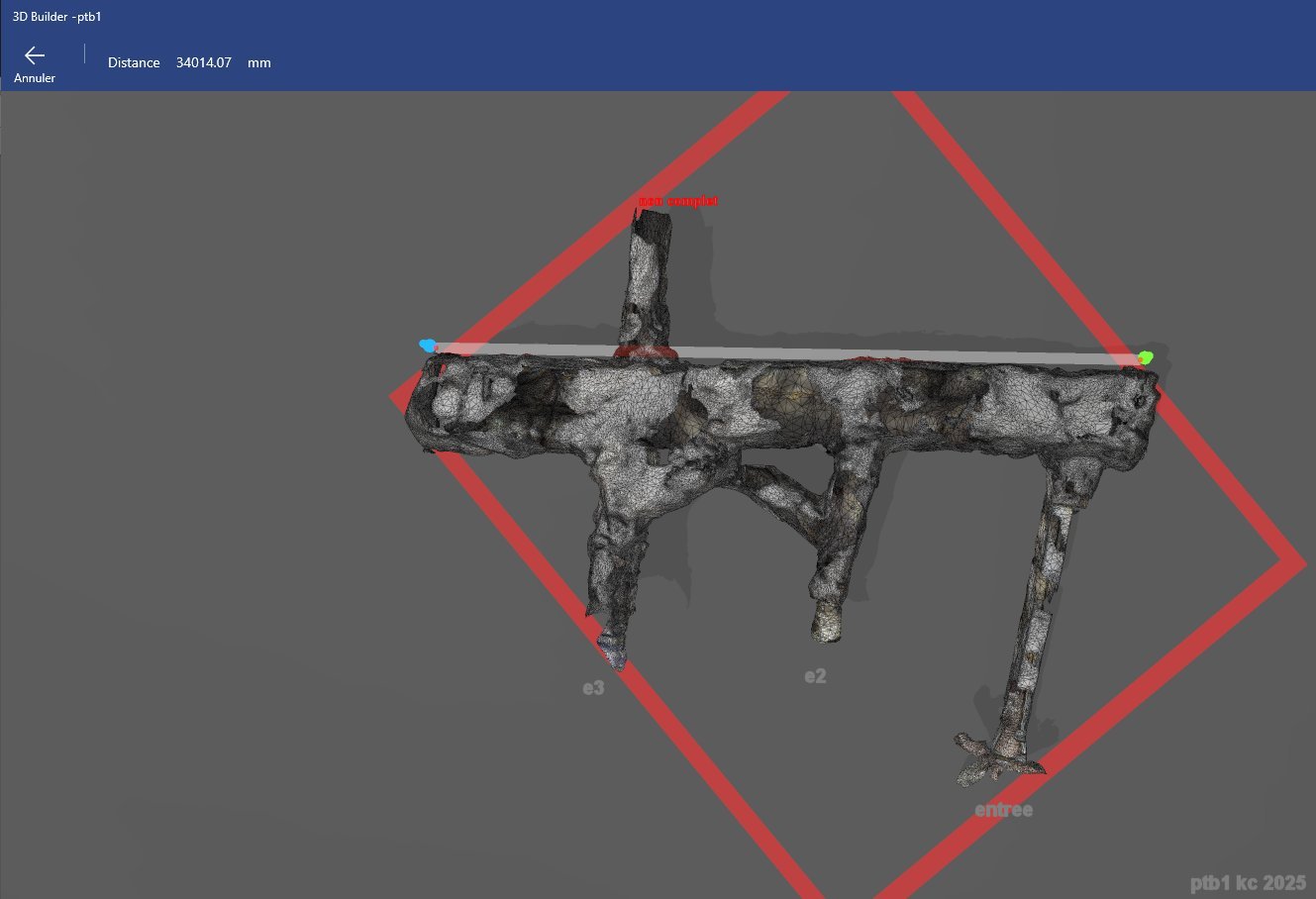

ptb1 .glb 17Mo

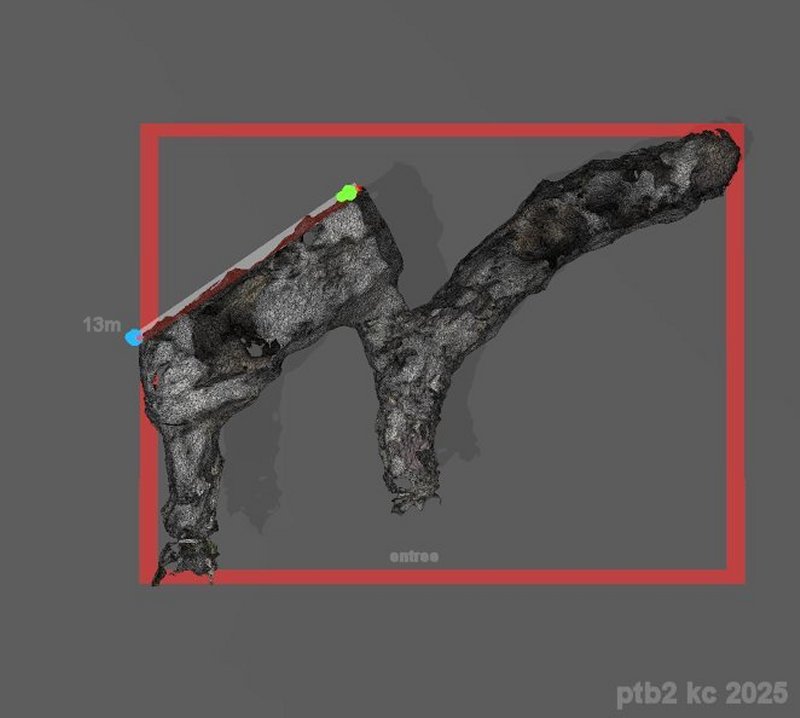

ptb2 .glb 19Mo

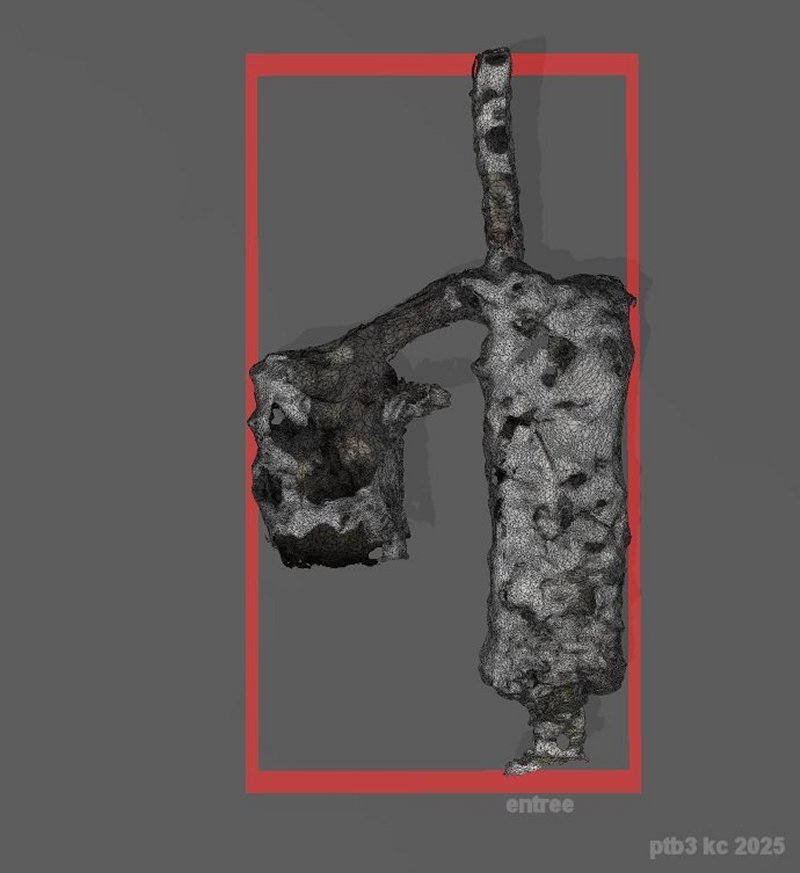

ptb3 .glb 16Mo

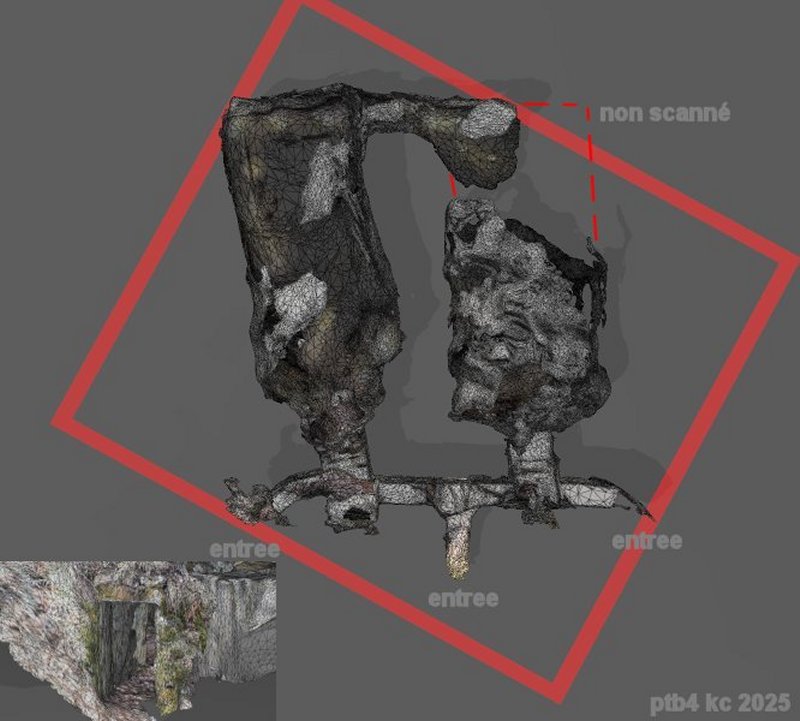

ptb4 .glb 18Mo

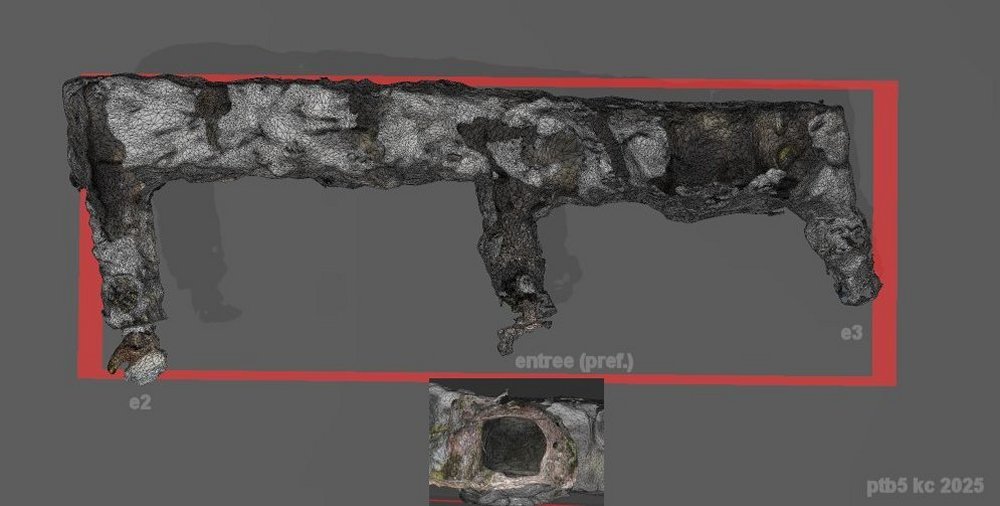

ptb5 .glb 15Mo

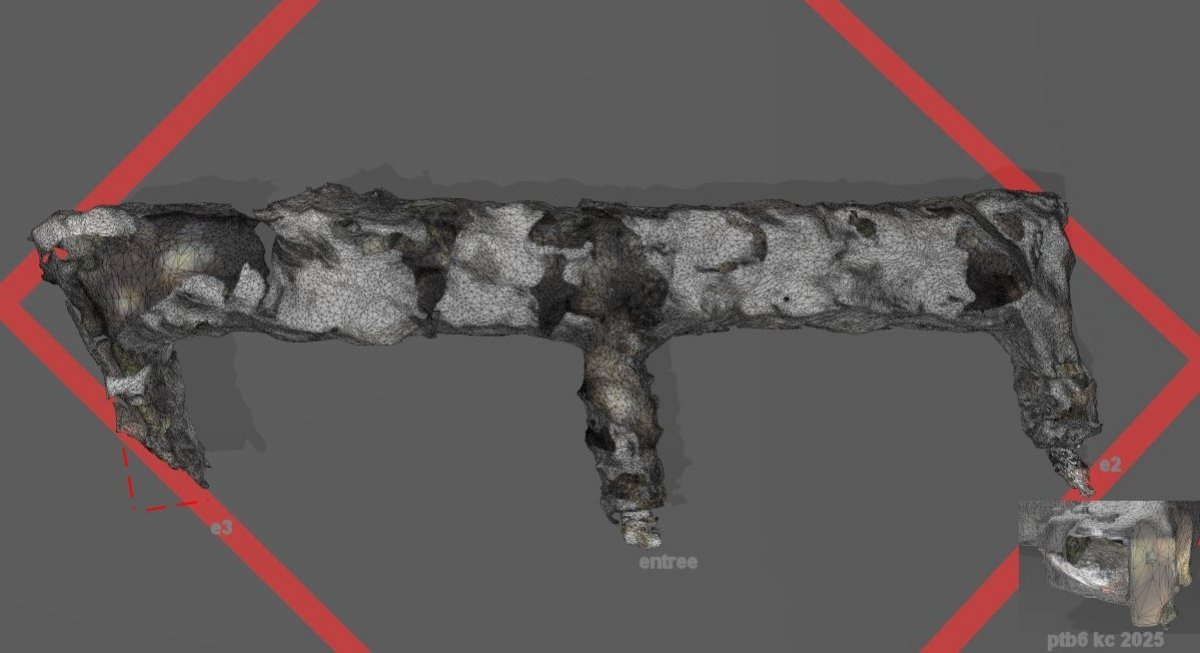

ptb6 .glb 14Mo

Sudel

le Sudel se trouve à coté du HWK, les SP sont les Stutzpunkt(en) (=base), ici numérotés de 0 à 9 (env)

sp00

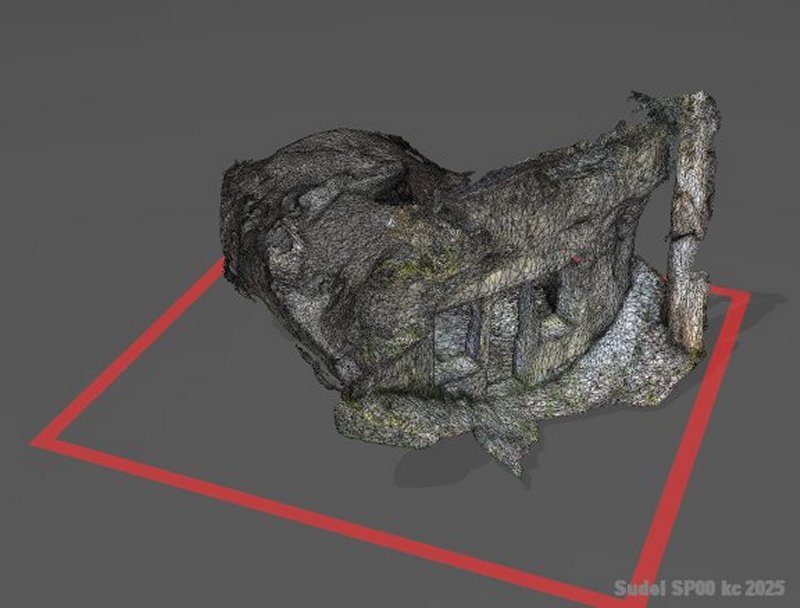

sudel_sp00 .glb

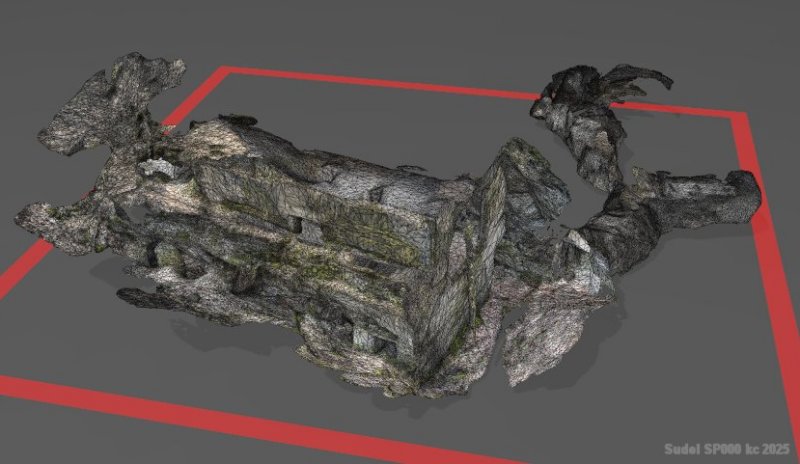

sudel_sp000 .glb (un peu au nord de sp00) - c'est ma nomination: "000" (n'existe pas sinon)

sp0

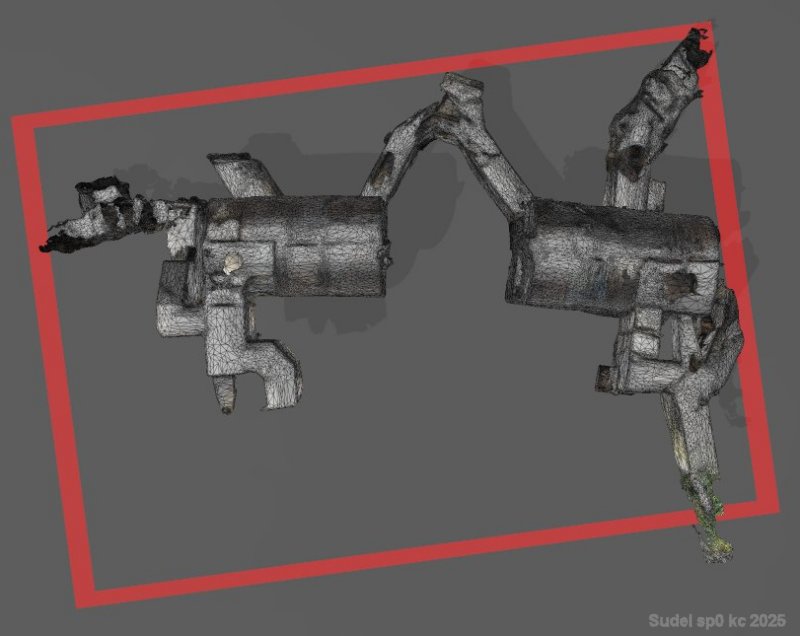

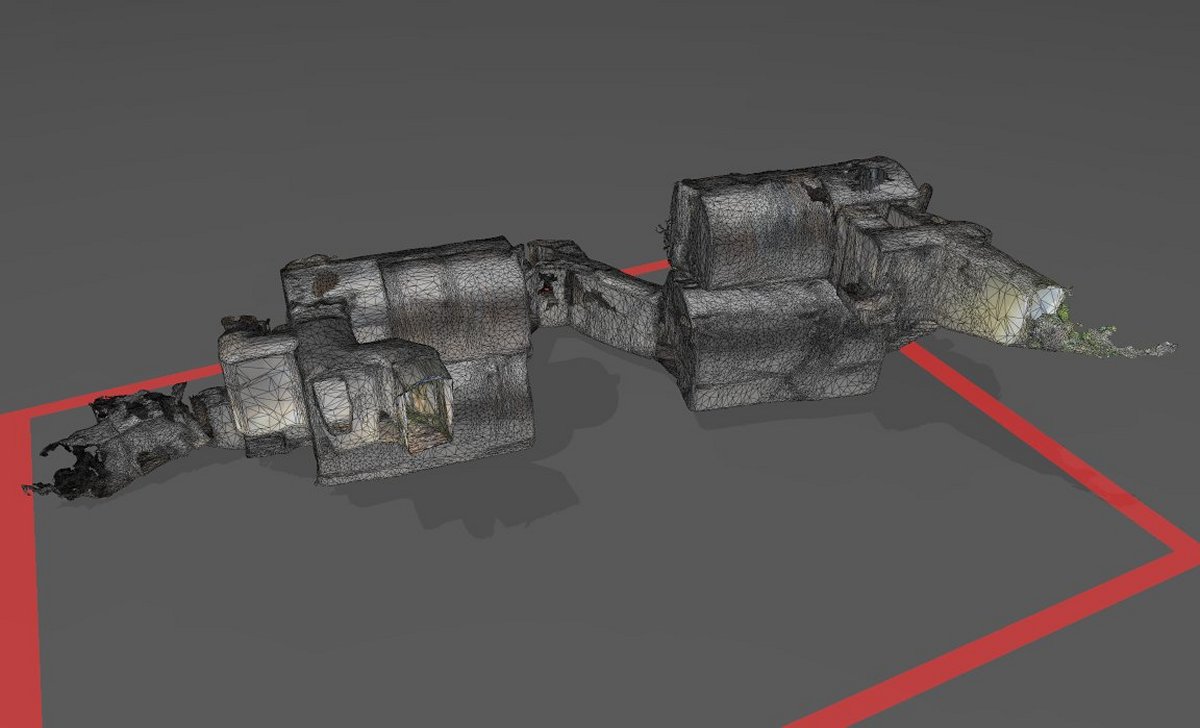

sudel_sp0_2024 .glb 18Mo

sp1

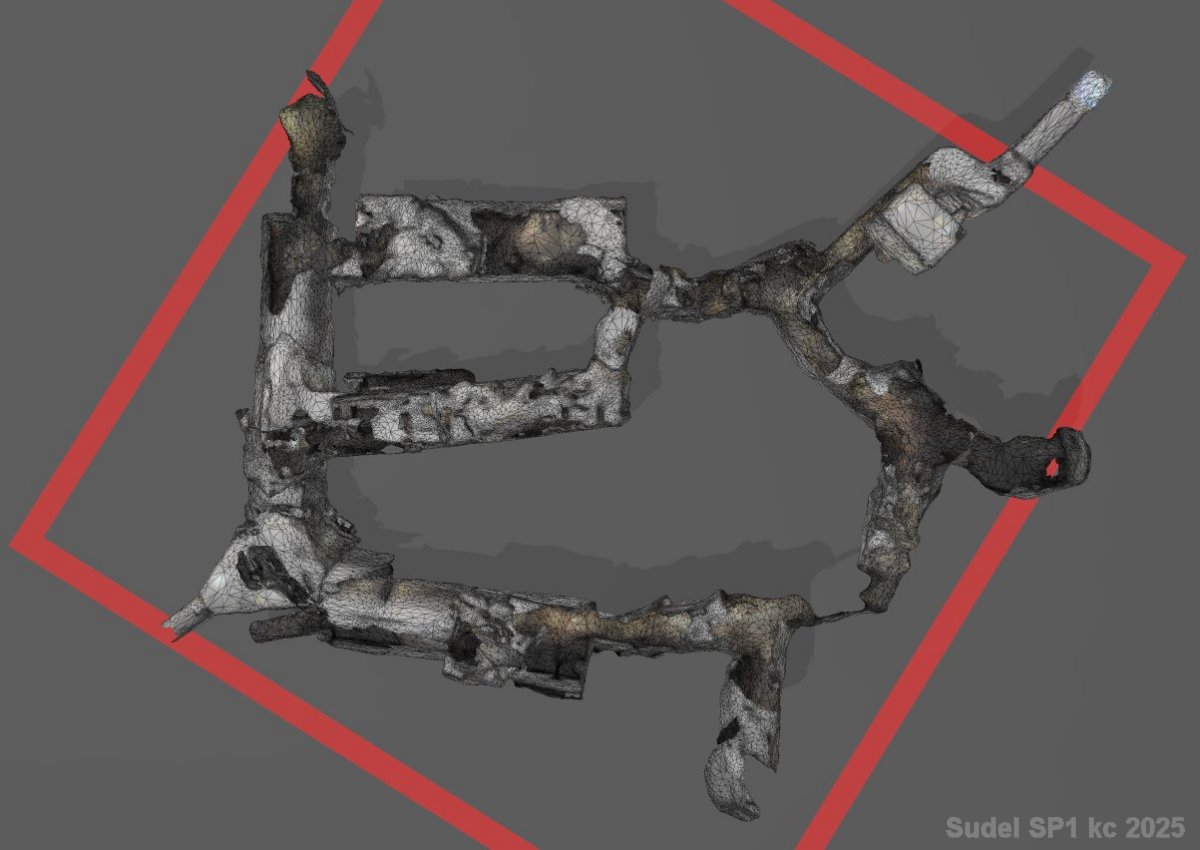

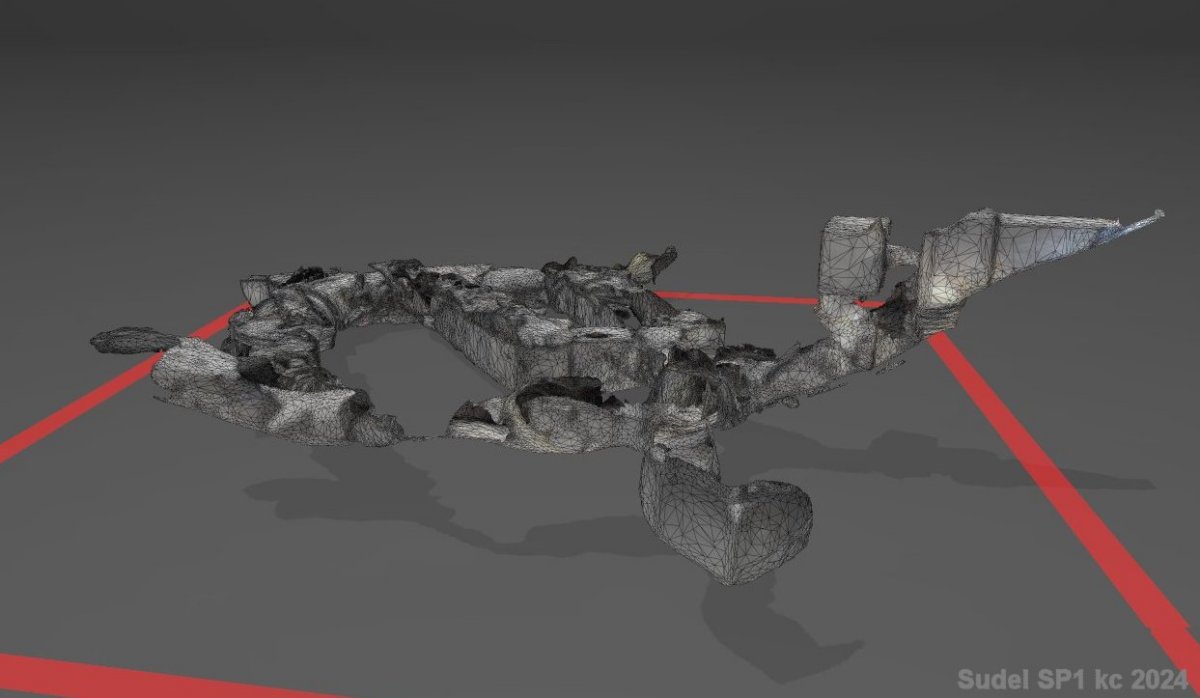

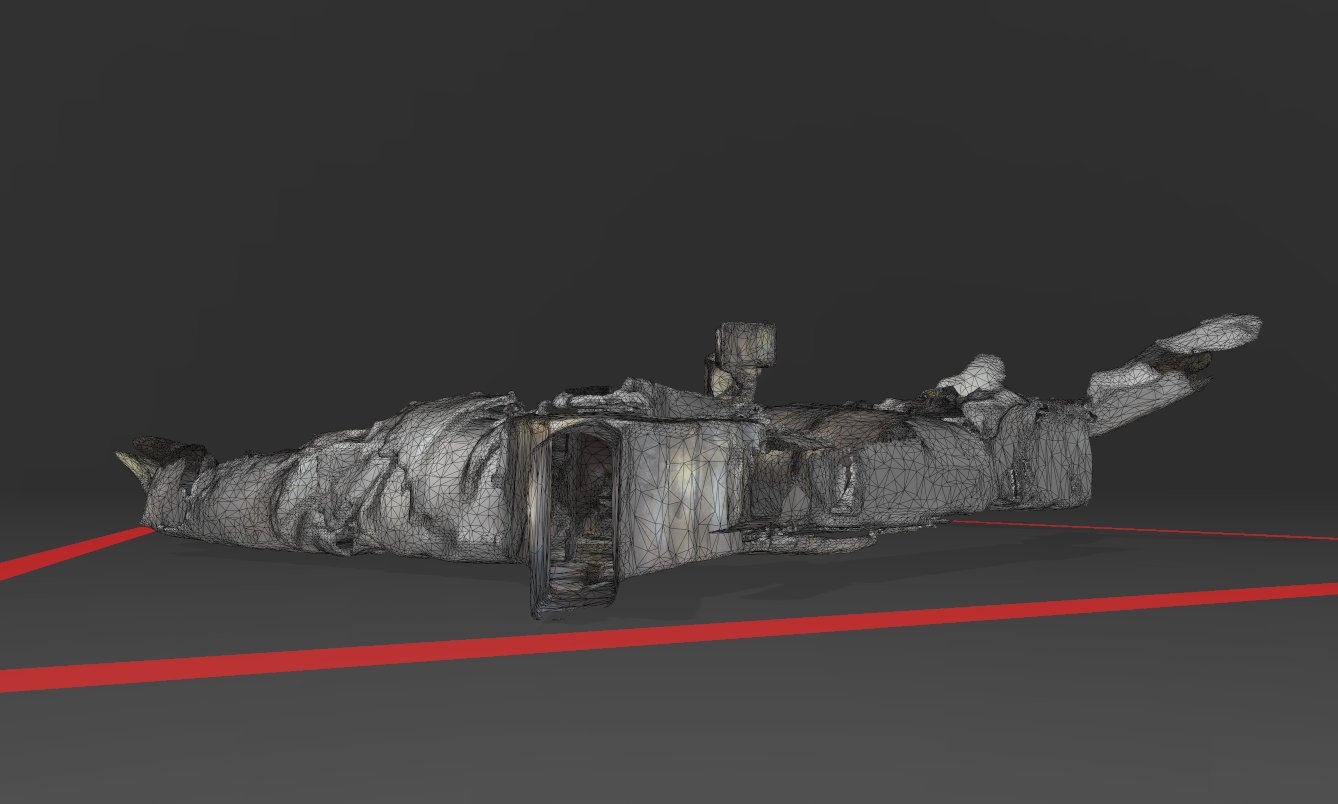

sudel_sp1 .glb 18Mo

sp2

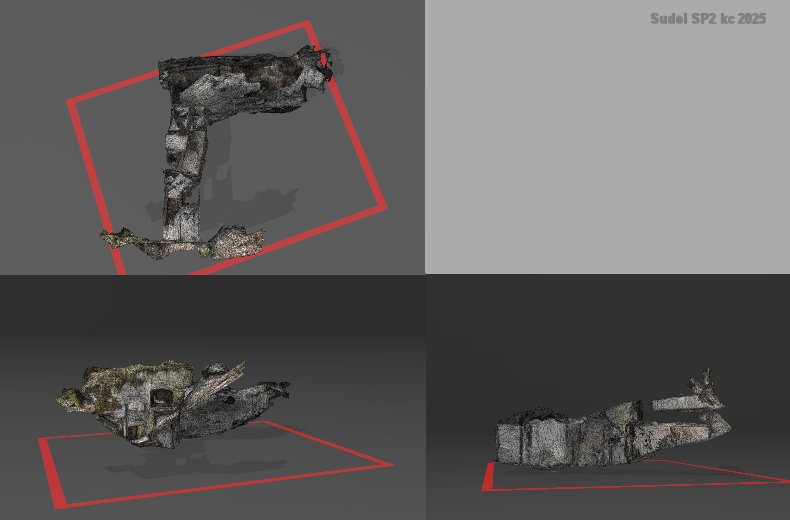

sudel_sp2 .glb

sp3 = "the Wall"

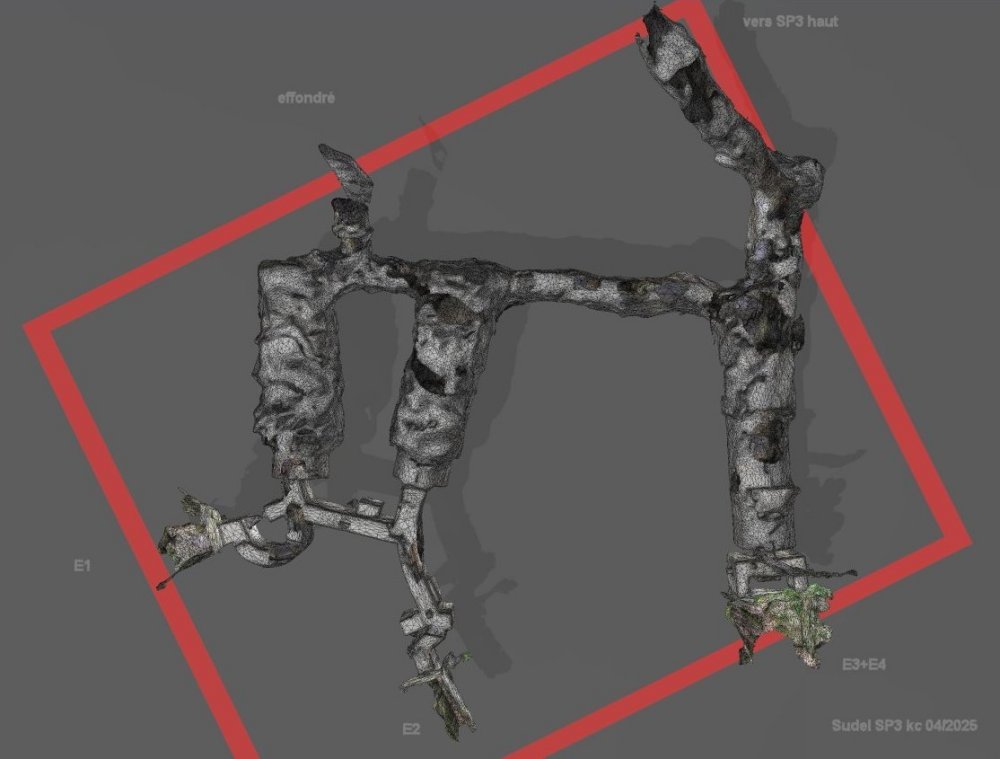

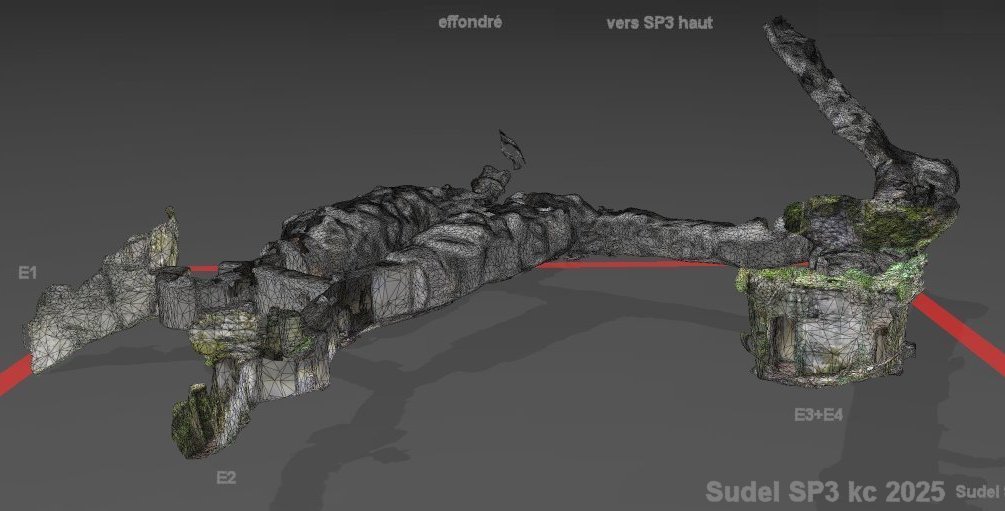

sudel_sp3 .glb v2 18Mo

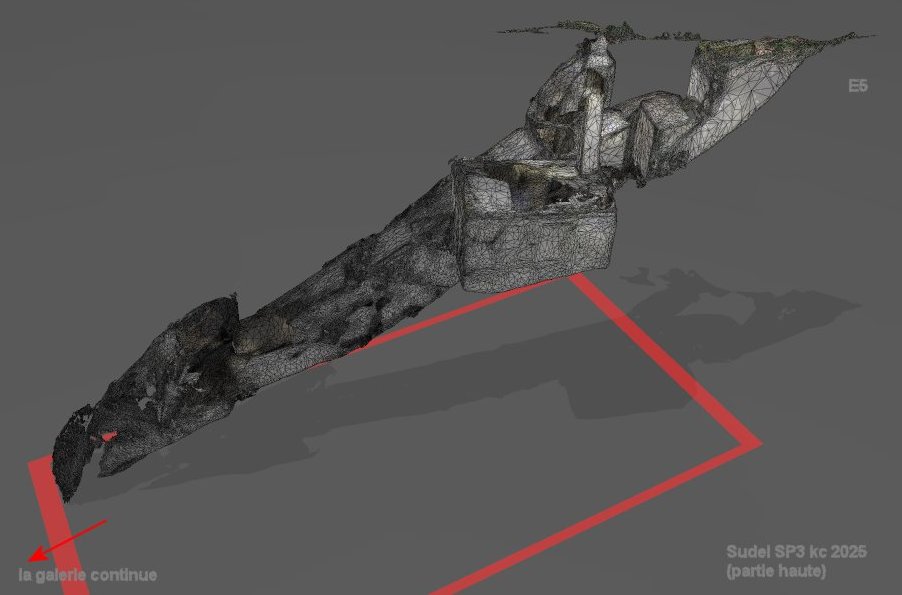

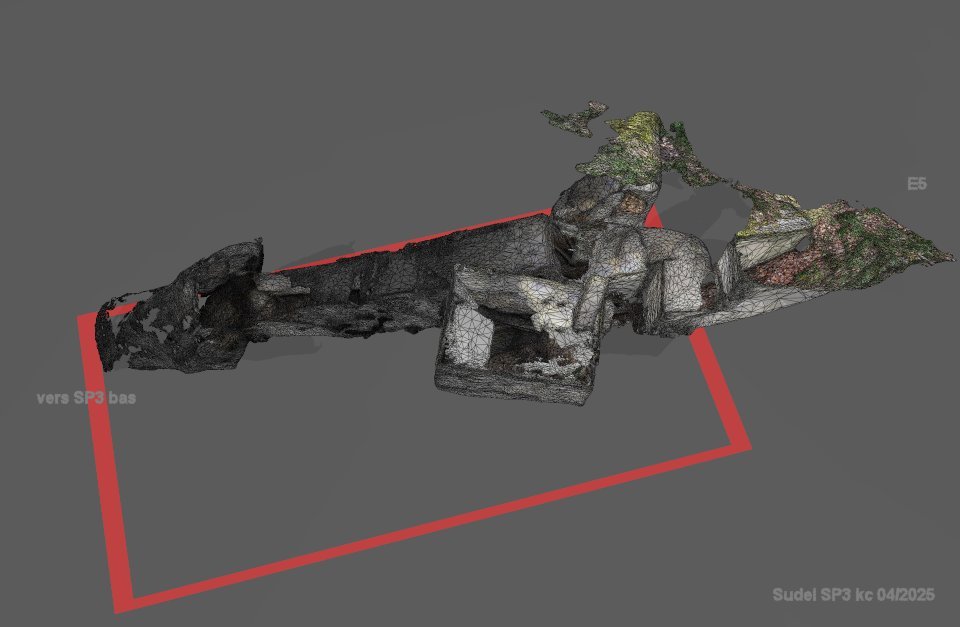

sudel_sp3_haut .glb haut 17Mo
sudel_sp3 .glb v1 (non complet 2024) 18Mo

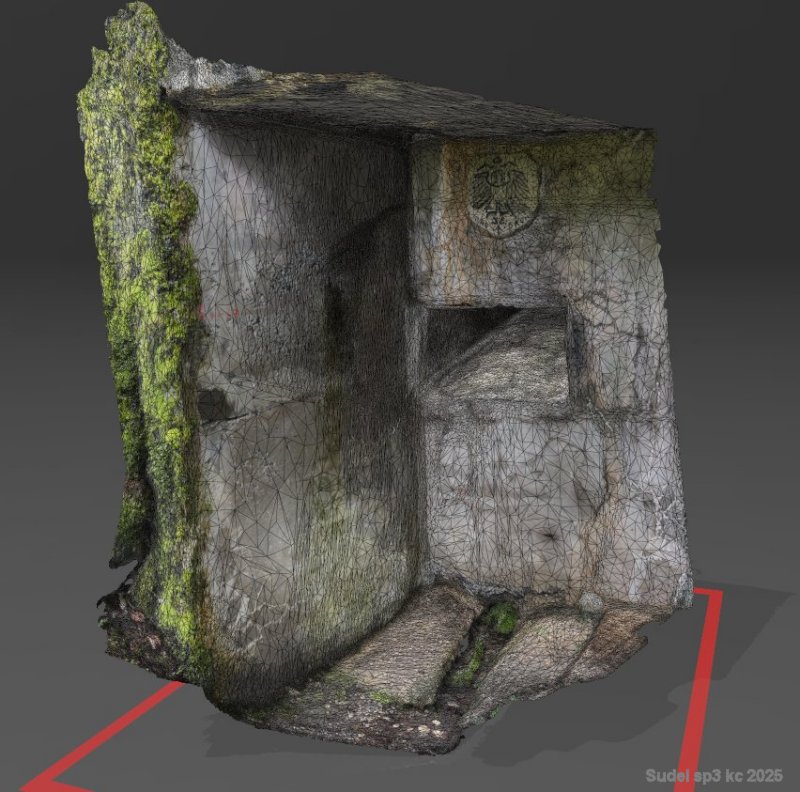

sudel_sp3_entree .glb 7Mo

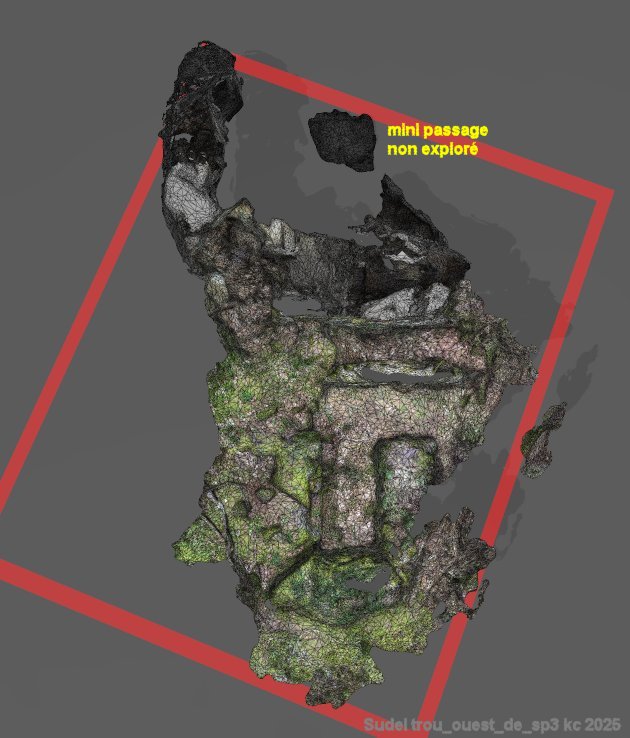

à l'ouest de Sp3 (et du Rehkopf) il y a encore une fortif. (mur+petite piece+salle effondrée/mini passage possible non exploré)
sudel_ouest_de_sp3 .glb 23Mo

sp4

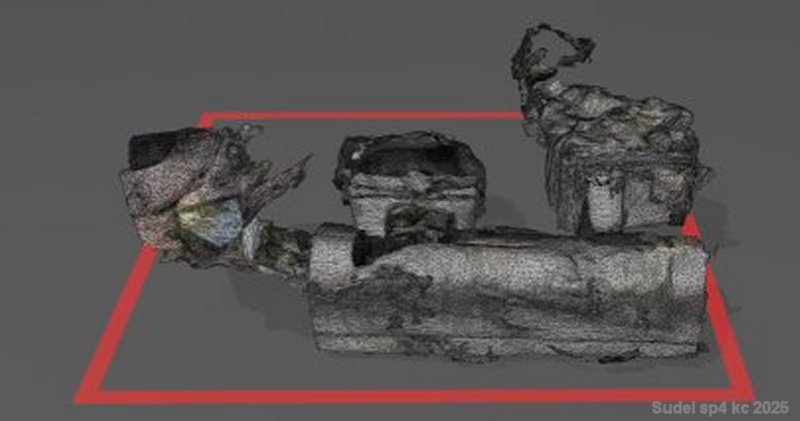

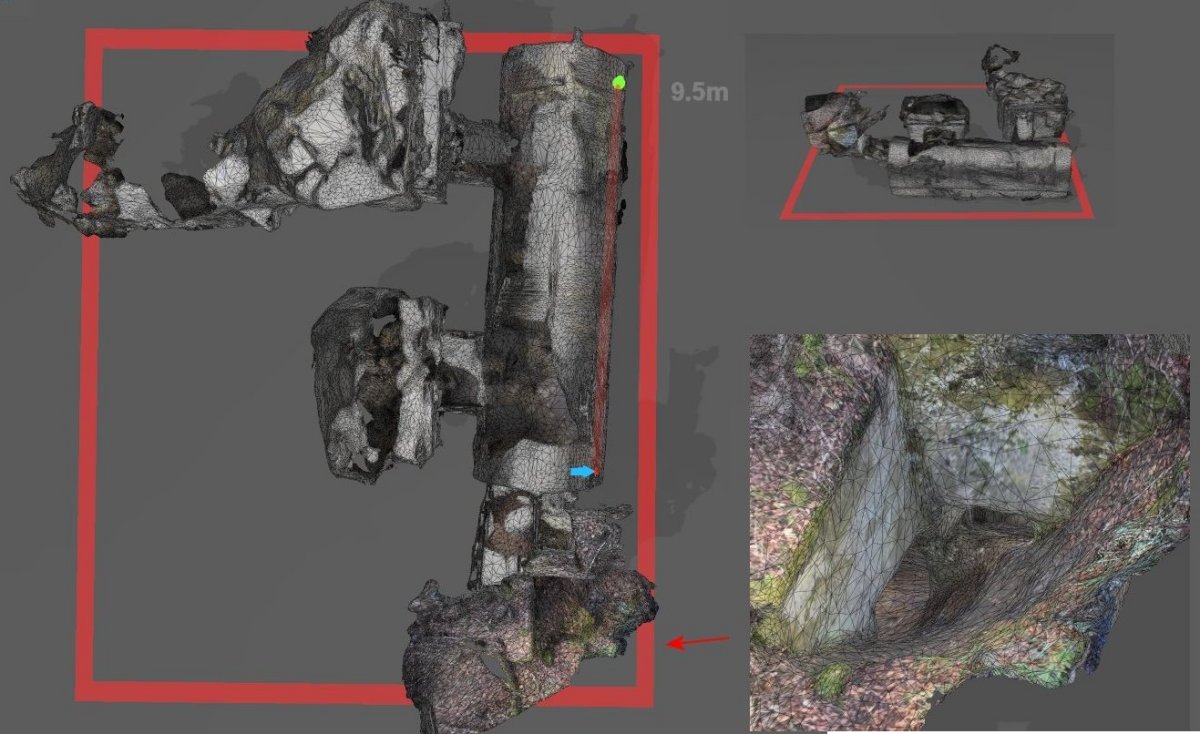

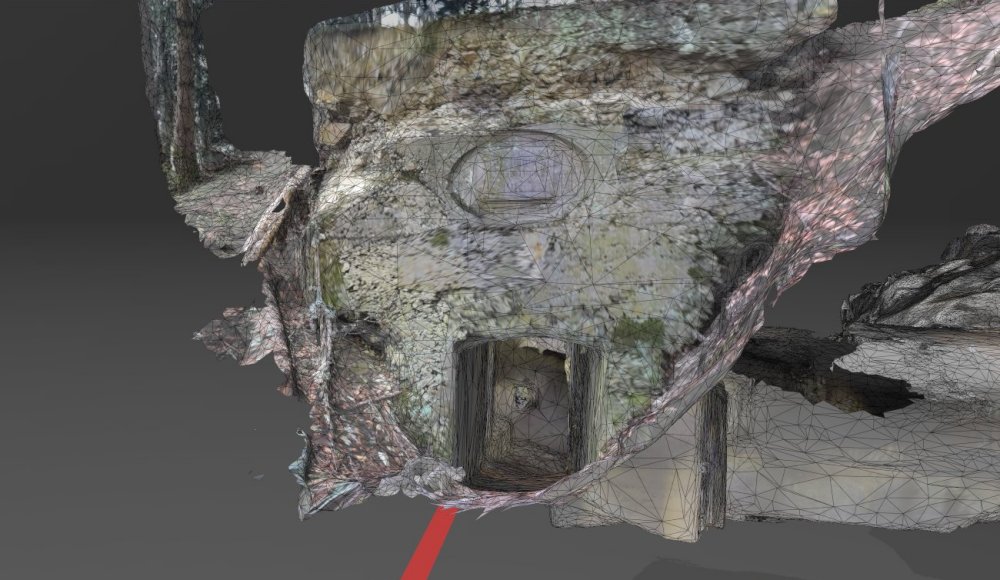

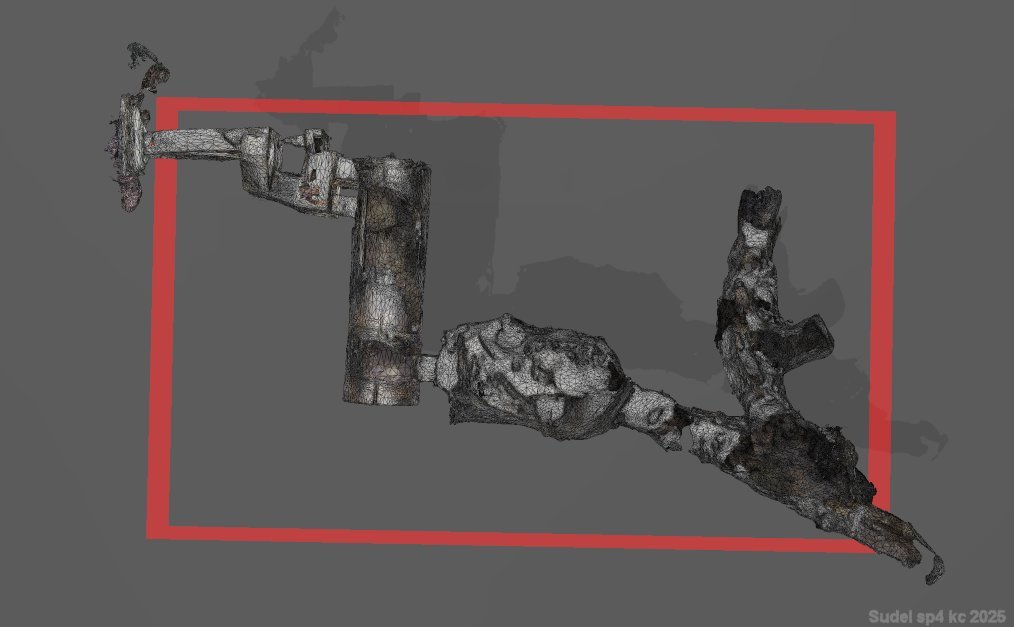

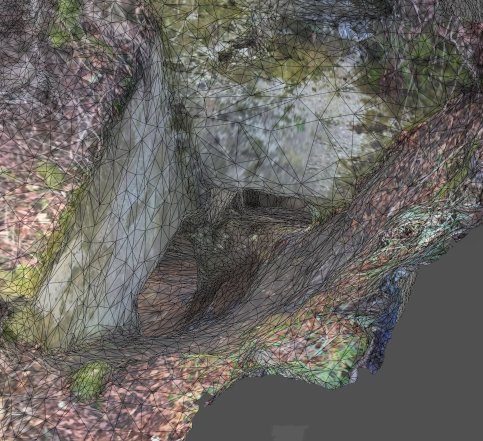

sudel_sp4_bas .glb 18Mo
sudel_sp4_haut .glb 18Mo

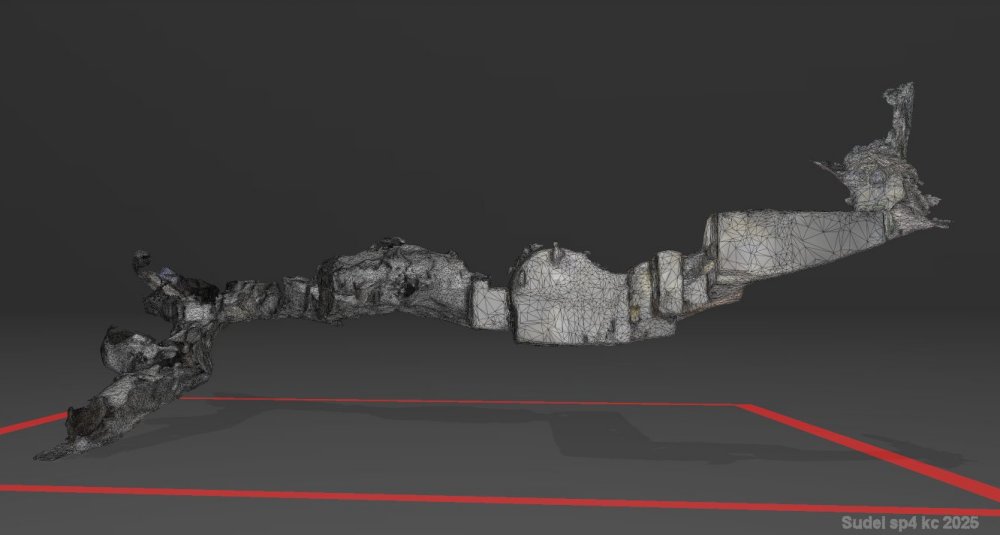

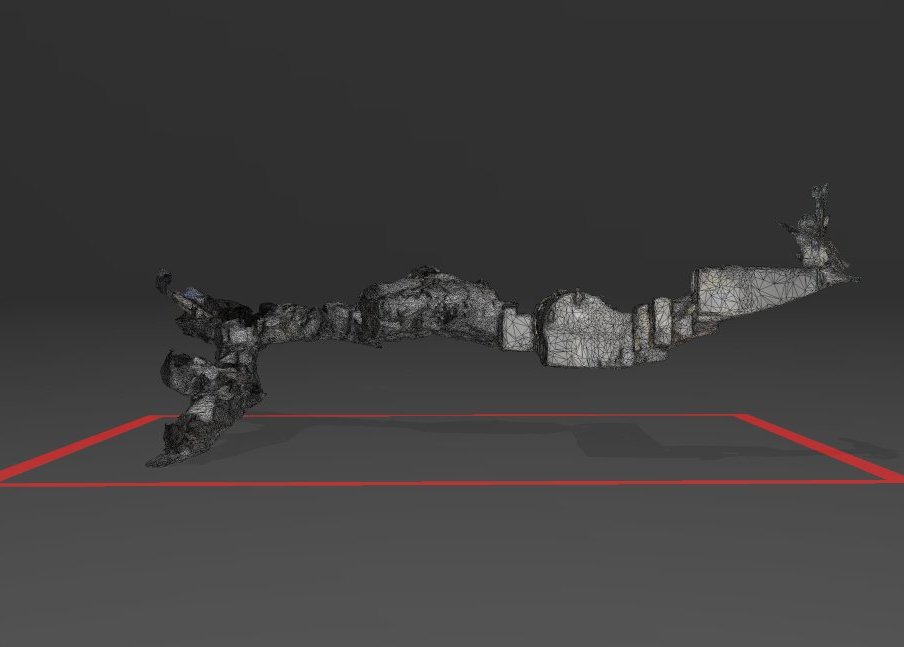

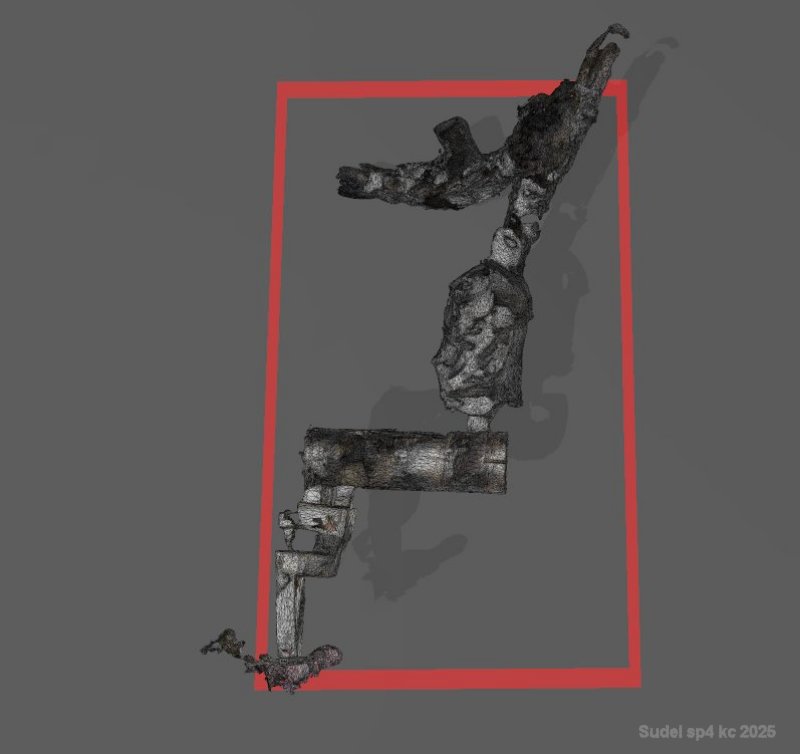

sudel_sp4_main .glb 17Mo

sp5

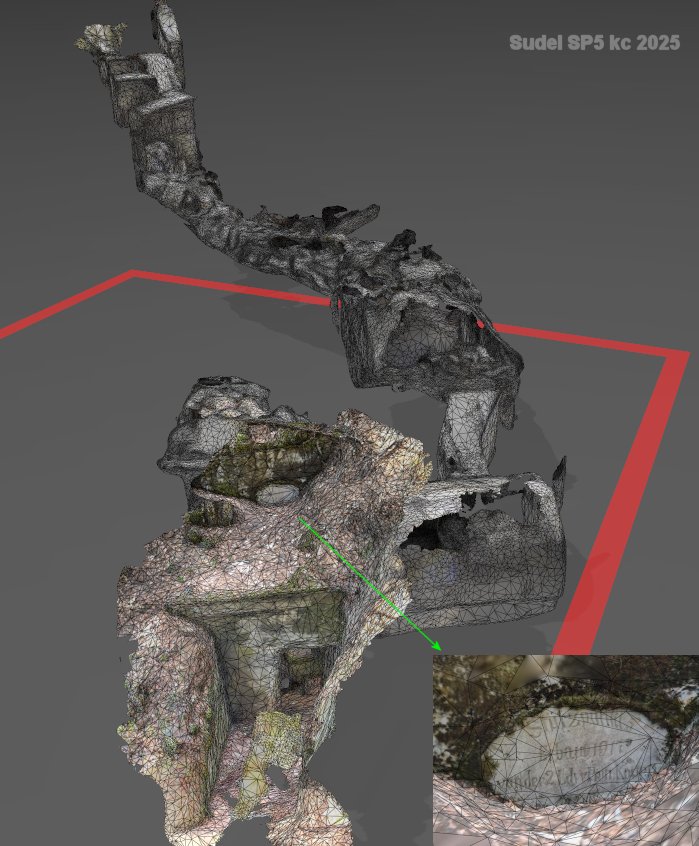

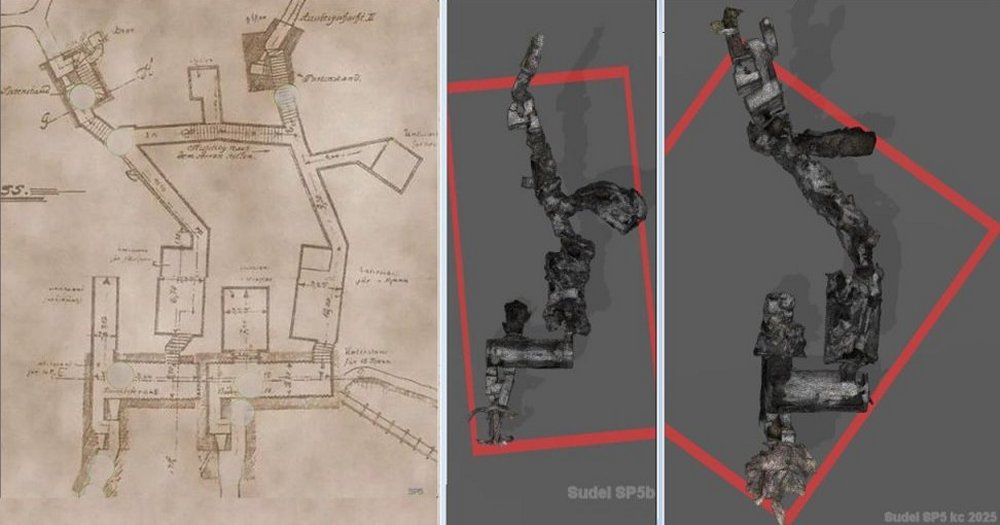

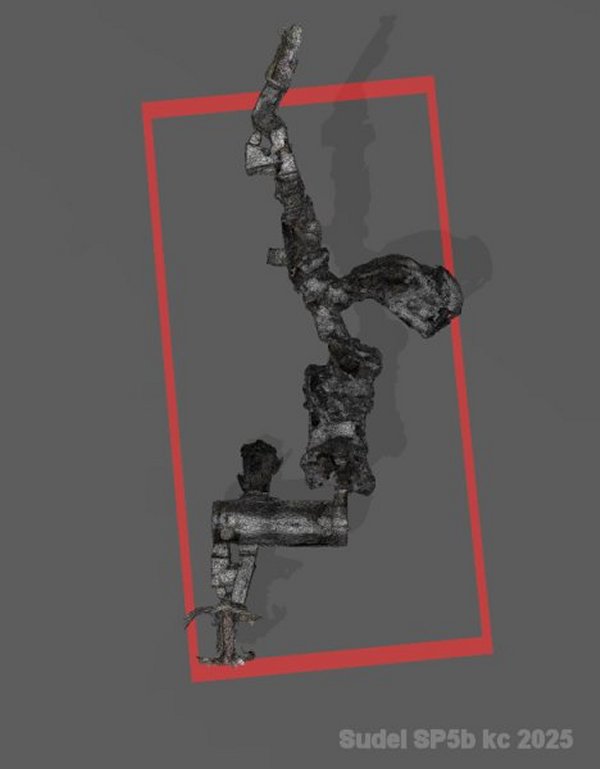

sudel_sp5 .glb 18Mo + sudel_sp5b .glb 17Mo

share (scaniverse.com)

sp6

sp6: immense! il faut trouver la bonne entrée
-- 20.03.2025 done, mais avec une erreur (fausse double galerie) à rescanner

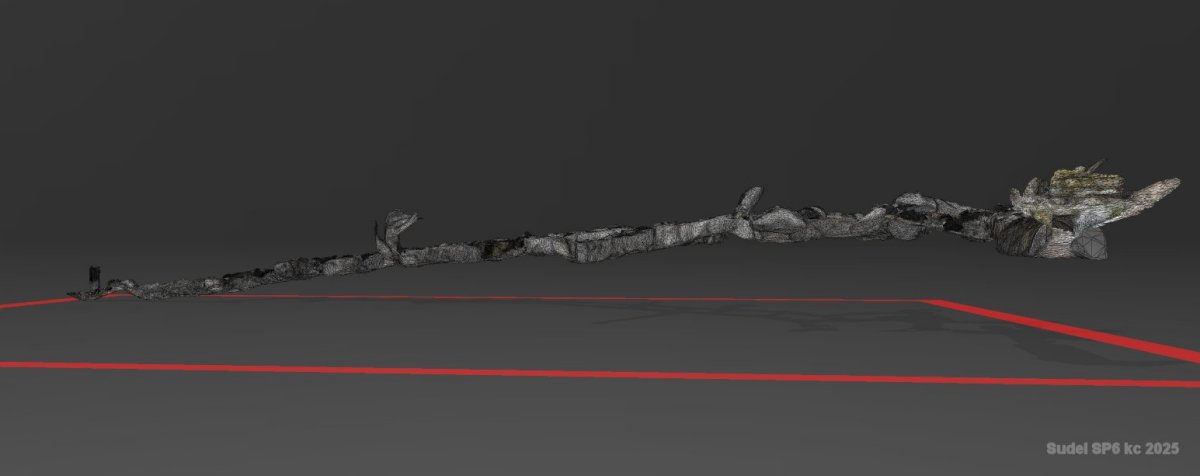

sudel_sp6 raw 735Mo 228K ver 305K tri -- export .glb 21Mo

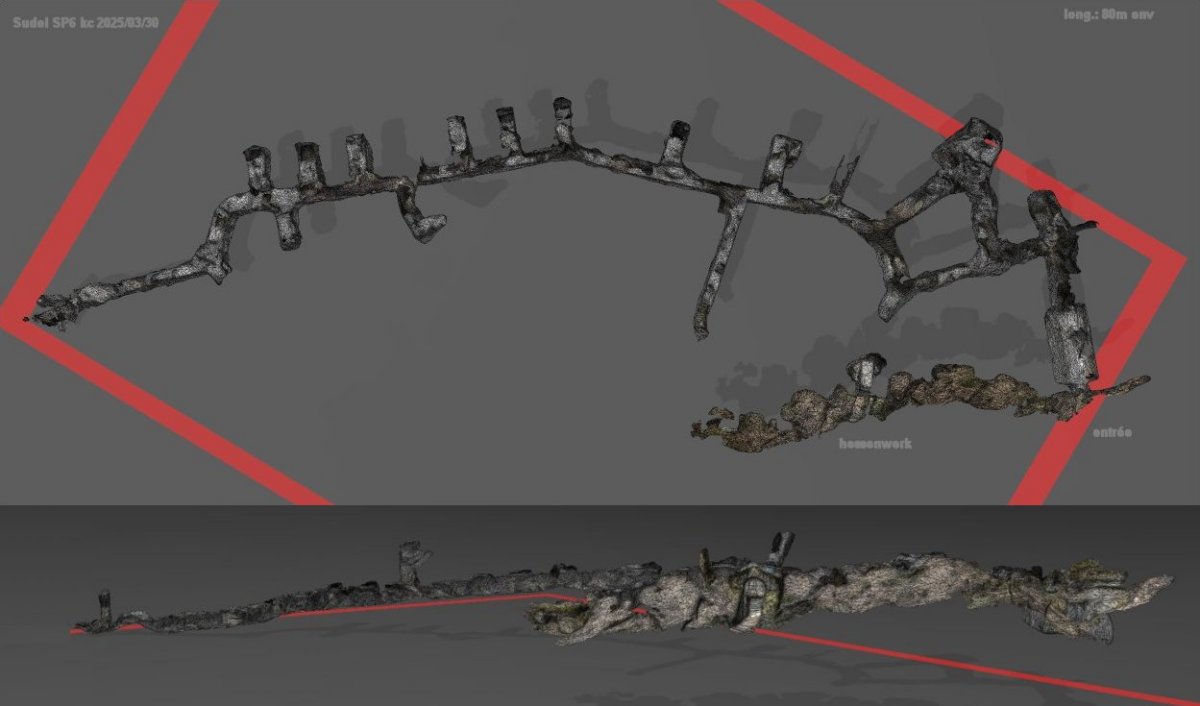

sudel_sp6v2 raw 740Mo 174K vertices 243K triangles -- export en .glb 18Mo (30.03.2025)


rem: il doit y avoir un pb d'angle (correspondance entre int. et ext.)

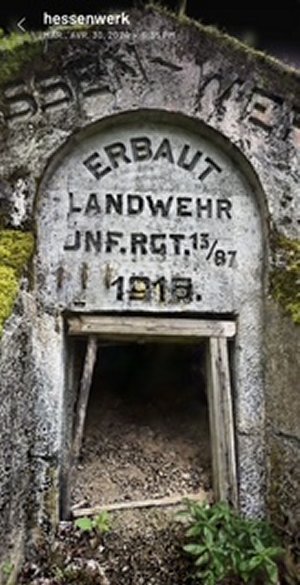

hessenwerk .ply 152Mo

poste observ (only) - share (scaniverse.com) (crop)
poste observ (only) - share (scaniverse.com) (no crop)

sp7 (observatoire...)

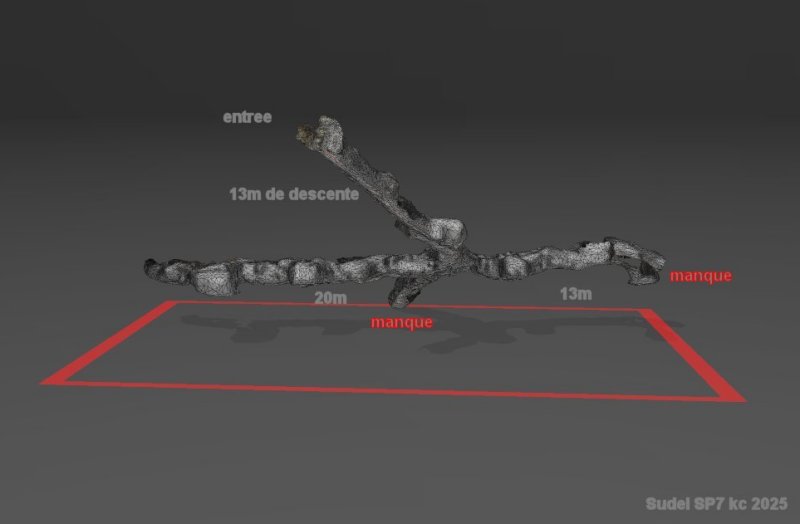

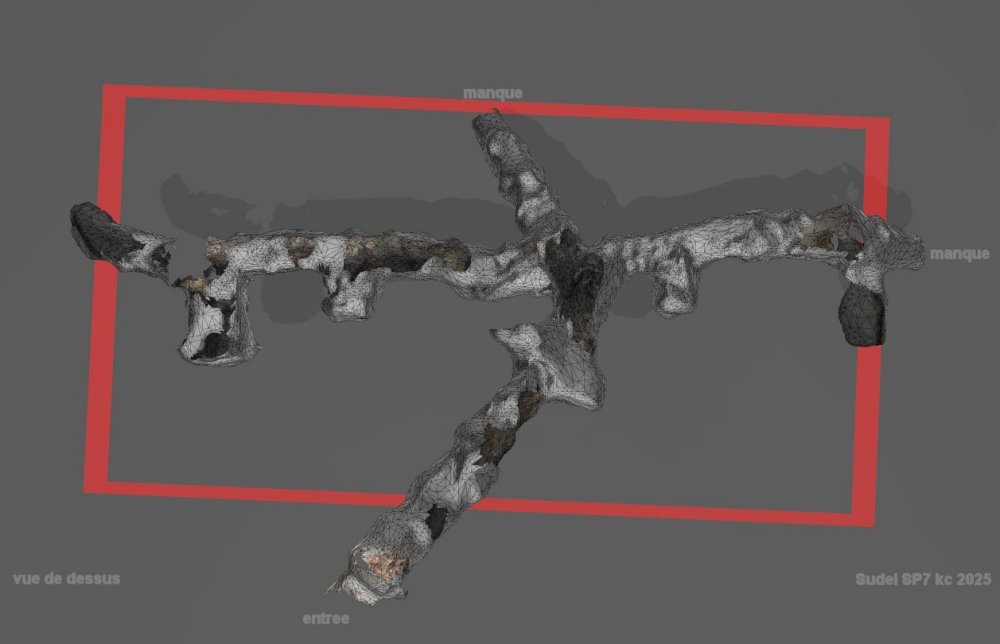

sudel_sp7_inside .glb 3Mo 26322 vertices / 34780 faces

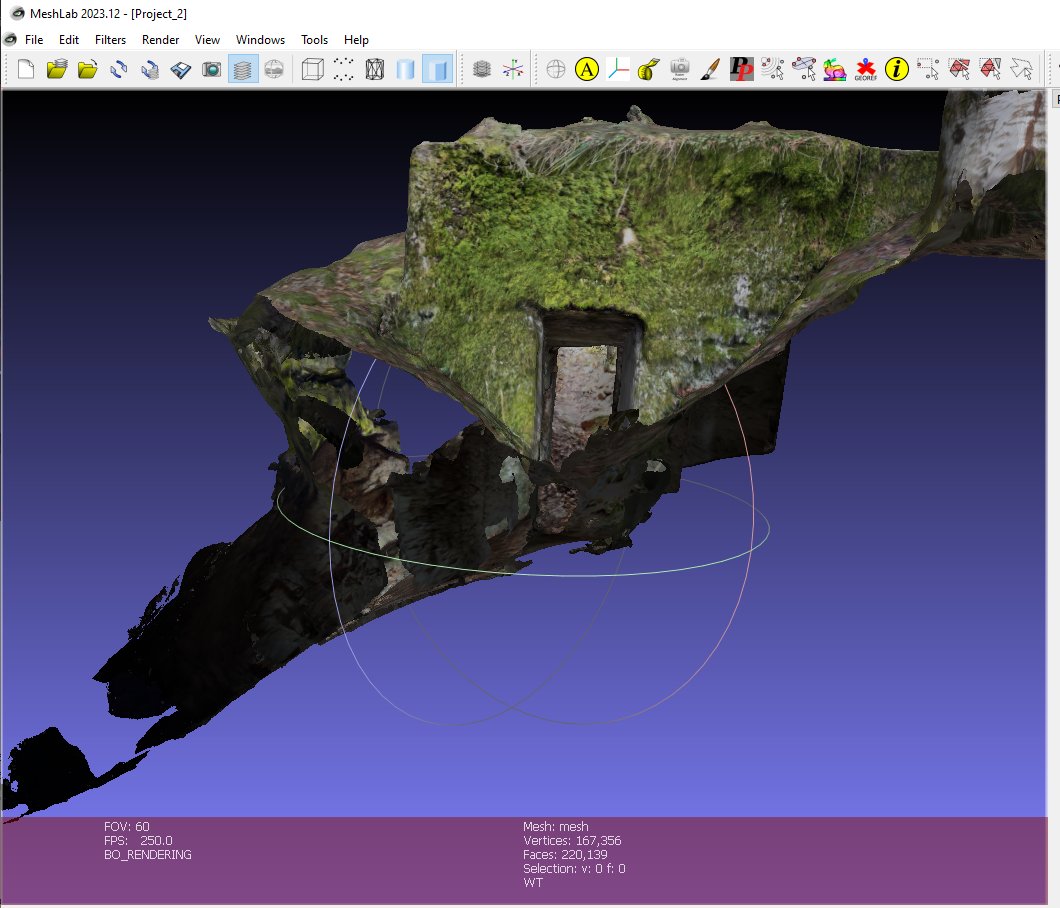

sudel_sp7_outside_inside_top .glb 22Mo 167356 vertices / 220139 faces

sp8

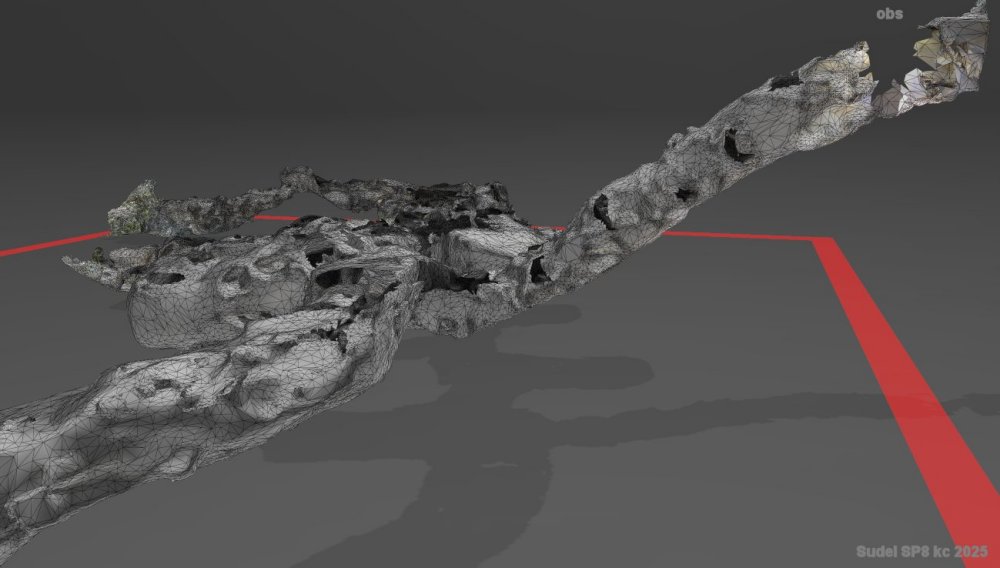

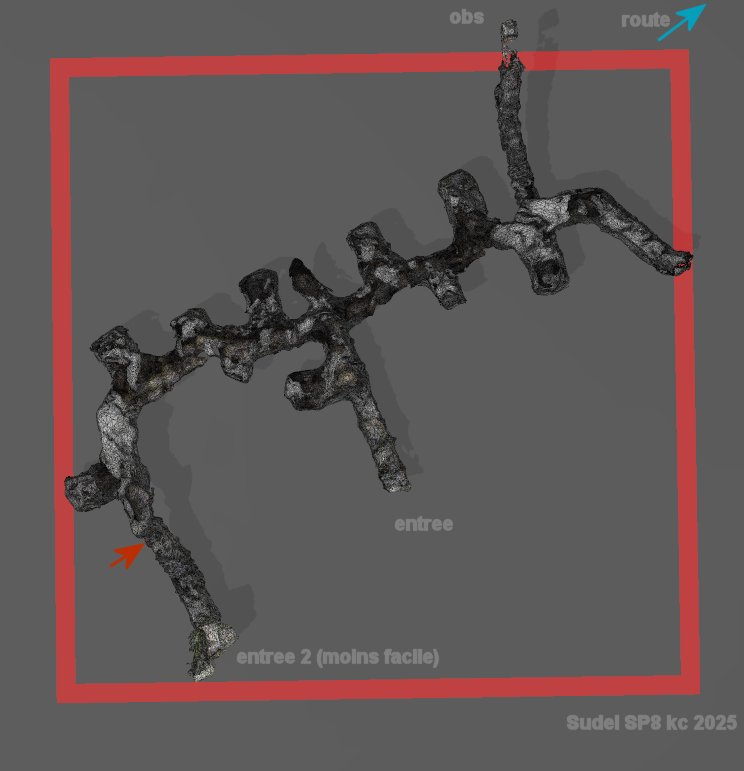

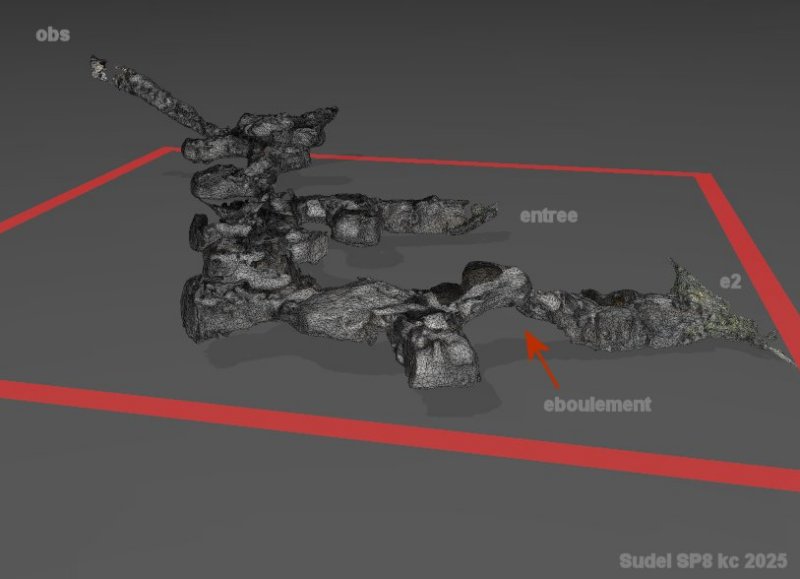

sudel_sp8 .glb 20Mo

walkthrough (depuis scaniverse) (0:50 env)

sp9

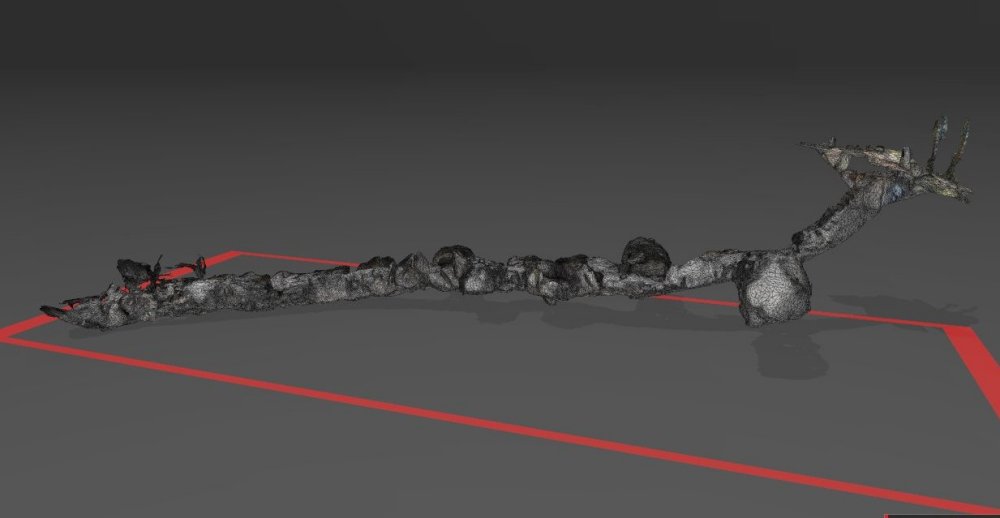

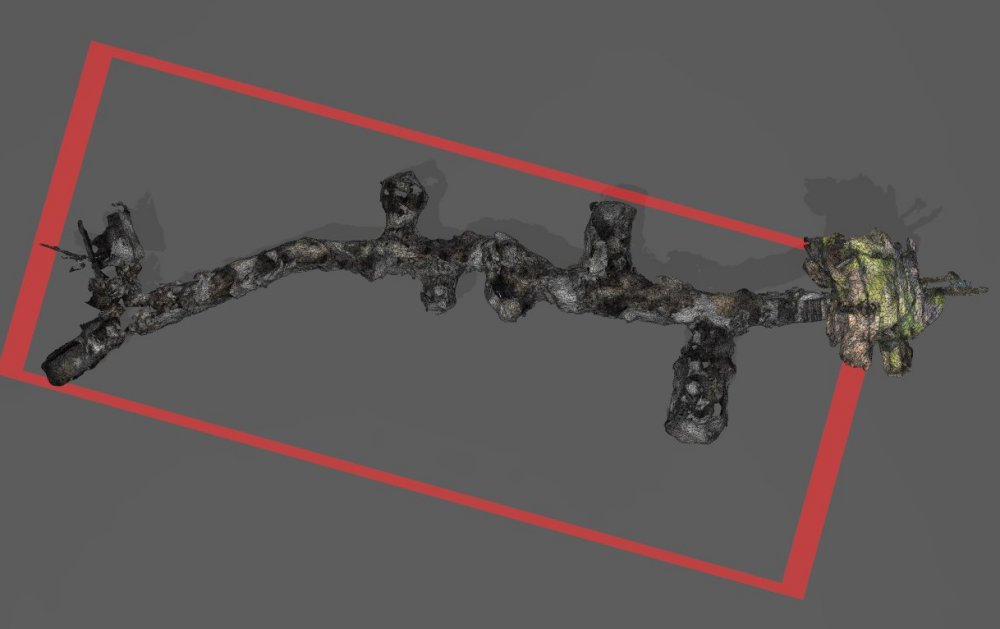

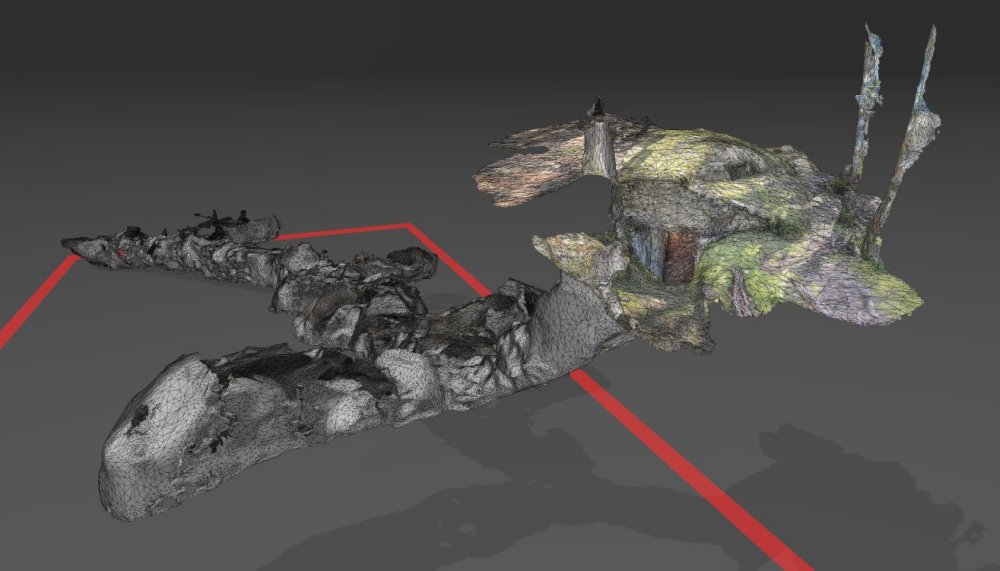

sp_caverne_ours .glb 20Mo

walkthrough (depuis scaniverse) (0:56)
walkthrough (depuis scaniverse) (0:56) idem avec commentaire
+ une autre vrai video (16.03.2025)

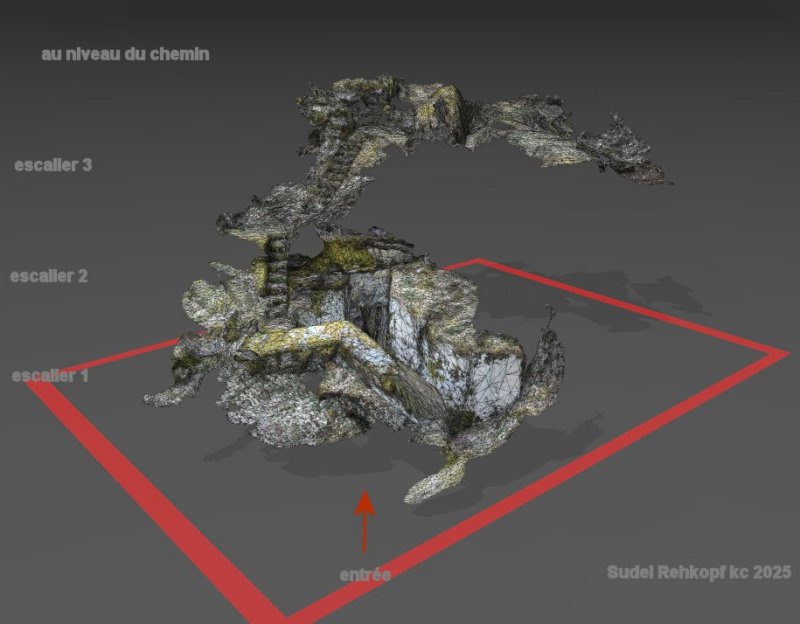

Rehkopf = escaliers extérieurs

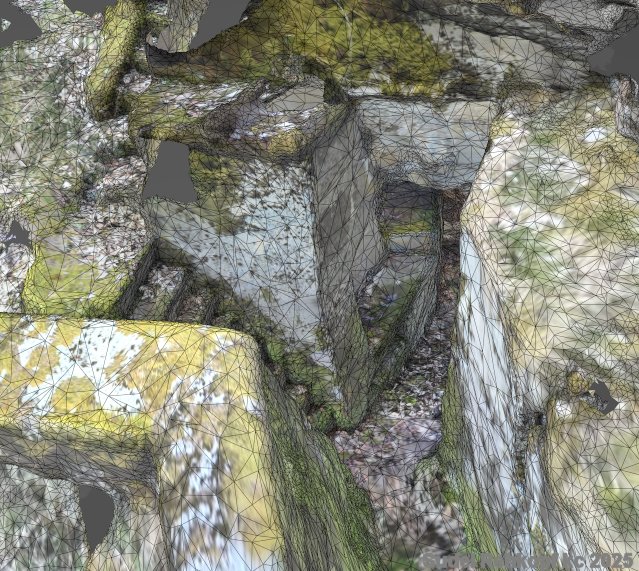

sudel_rehkopf .glb 22Mo

walkthrough (depuis scaniverse) (0:44) à l'intérieur puis les escaliers

galerie_americaine

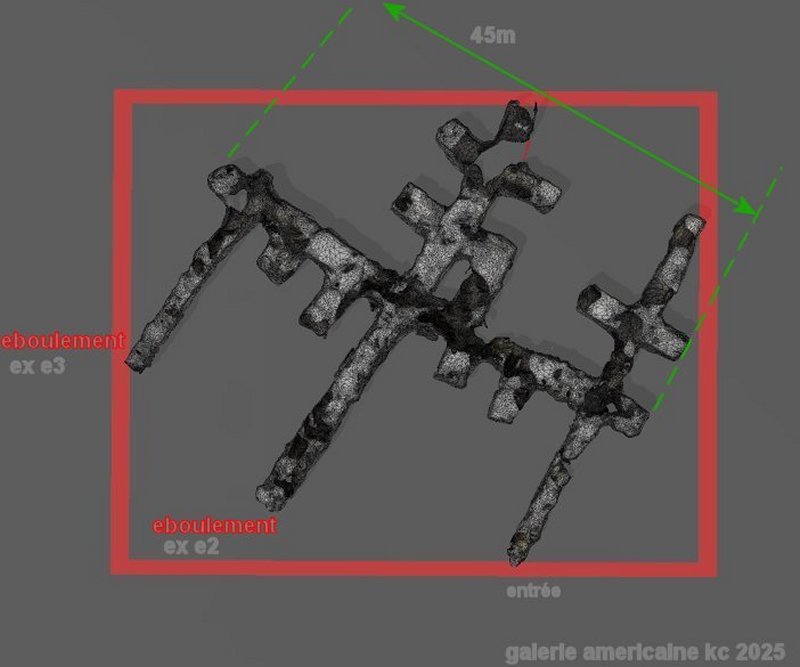

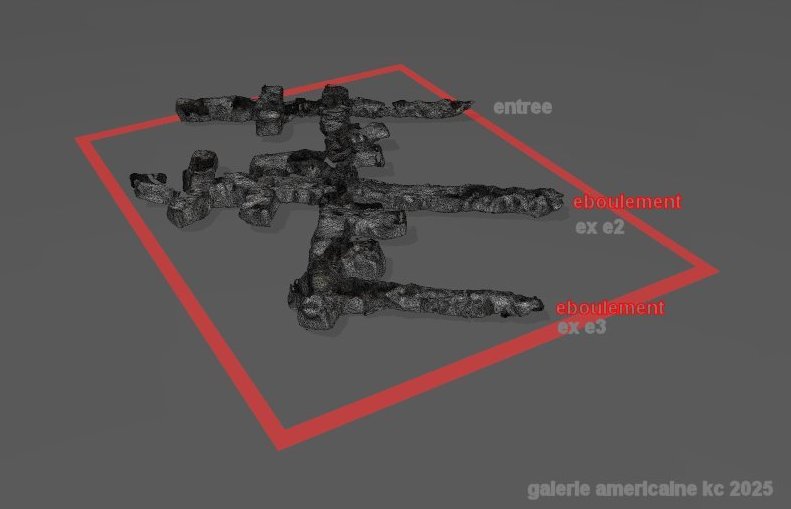

galerie_americaine .glb

VS carte: map_gallerie_americaine.jpg

thierenbachkopf

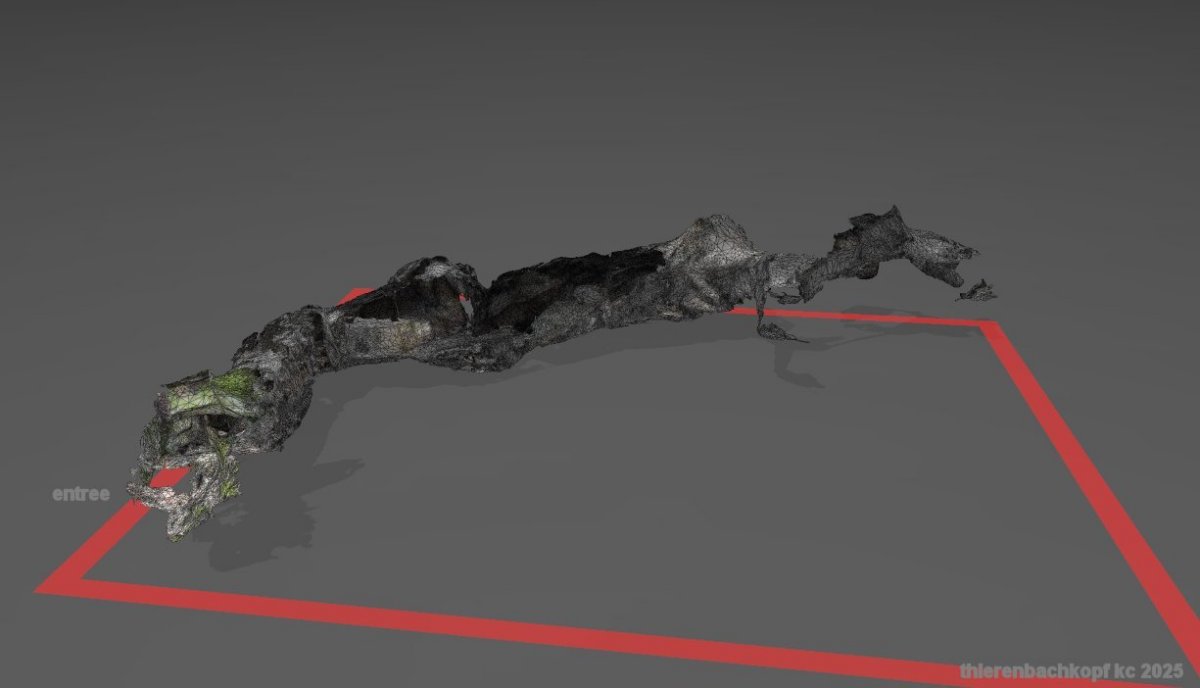

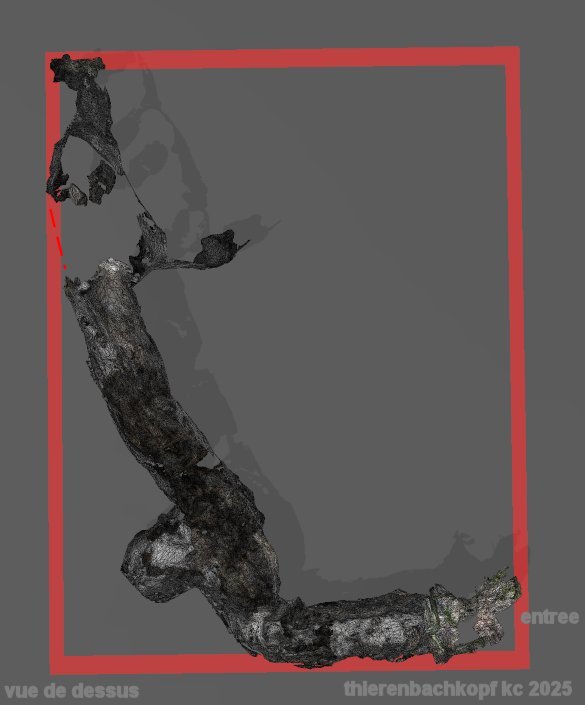

thierenbachkopf .glb 18Mo

Holzwasen

pas de scan!

j'ai également de nombreuses video (scan 3D, filmé) qu'il faudrait rassembler index video
ou online: ....

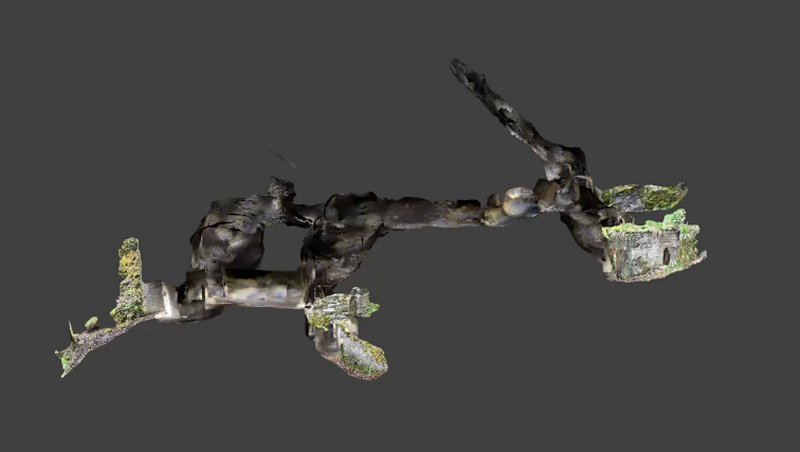

SP3 (rotate scan 3D) (0:12)

SP3 - exploration (filmé) avec commentaires (2:48)
...

3 secteurs étudiés (Petit Ballon - Judenhut - Sudel)

   ptb3 ptb2 ptb1
   ptb6 ptb5 ptb4

   judenhut birkenfelsen

 galerie_americaine
        sp2 sp1 sp0 sp00 schlusselkopf
   sp6 hessenwerk sp5 sp4 rehkopf sp3
   sp7 sp8 sp9


carte Sudel ... (carte_coo.v2021) activer: [x] Stutzpunkt
pour avoir la position des SP

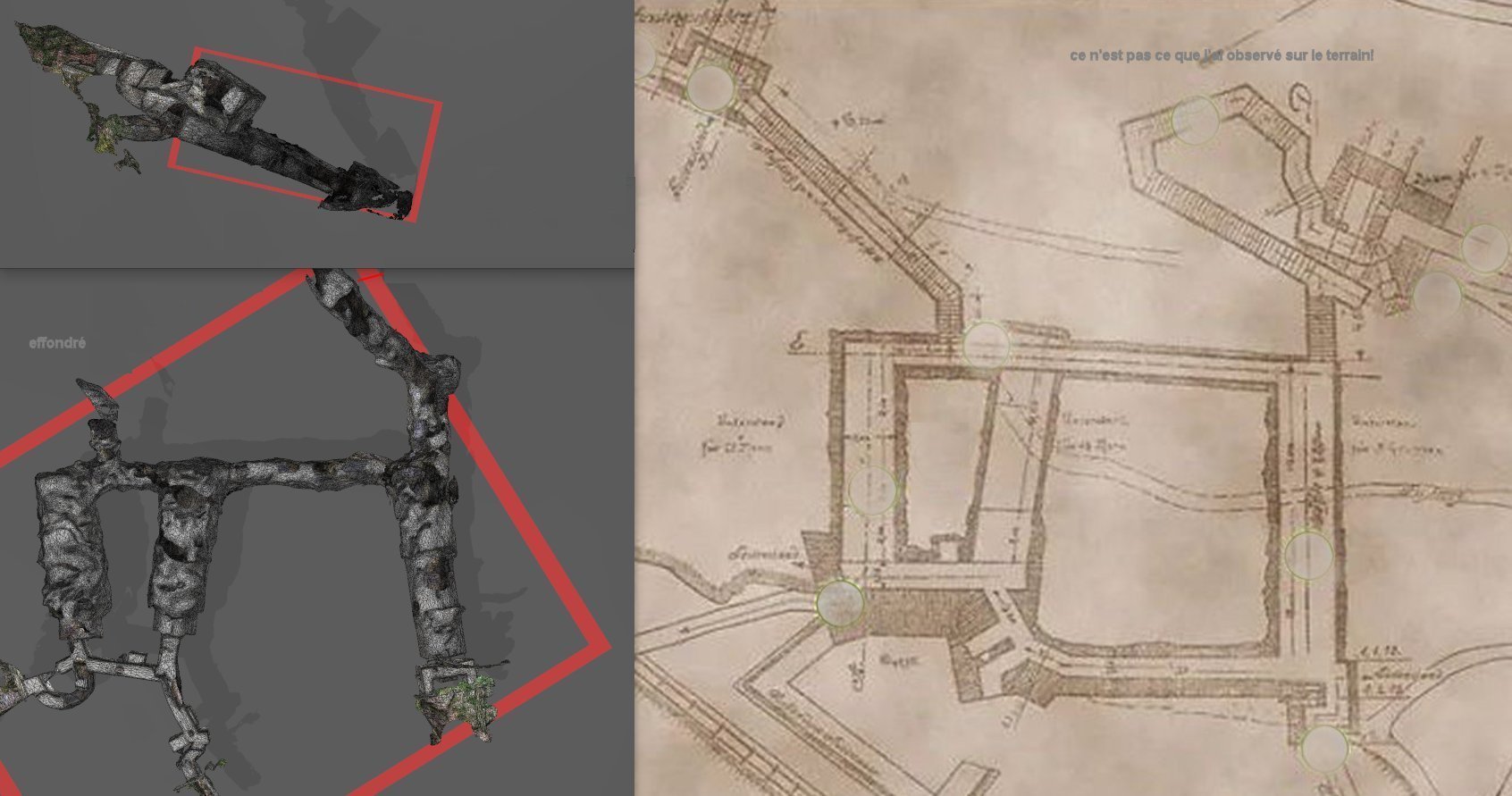

pas évident de comparer avec ces cartes! (orientation!!?)

be4.free.fr/rando/20210917sudel/sudel_sp_map/

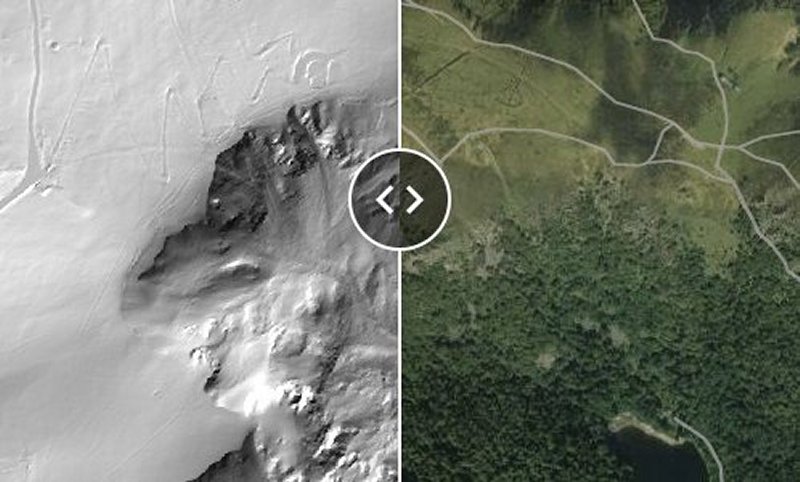

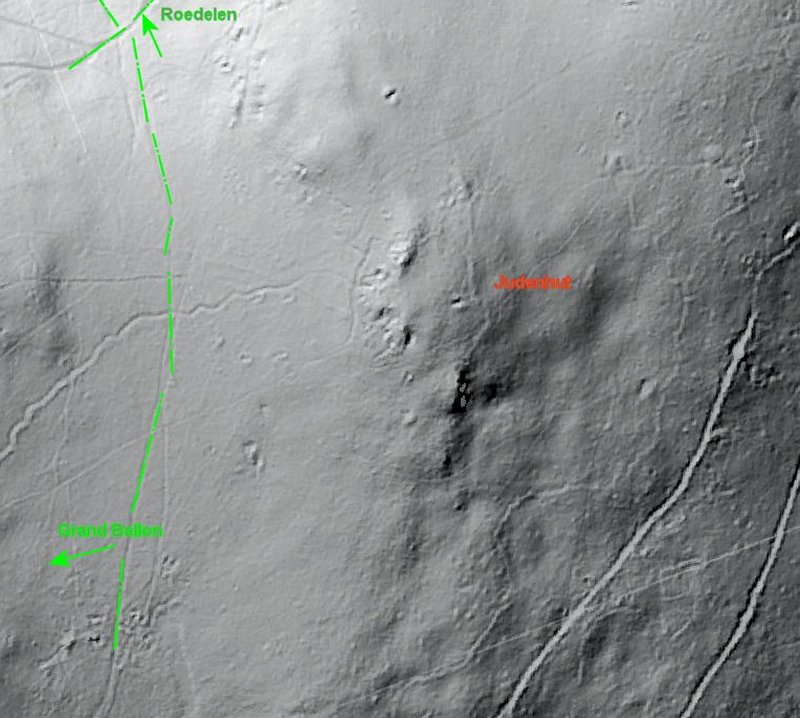

voir aussi: MNT (modèle numérique du terrain) = lidar

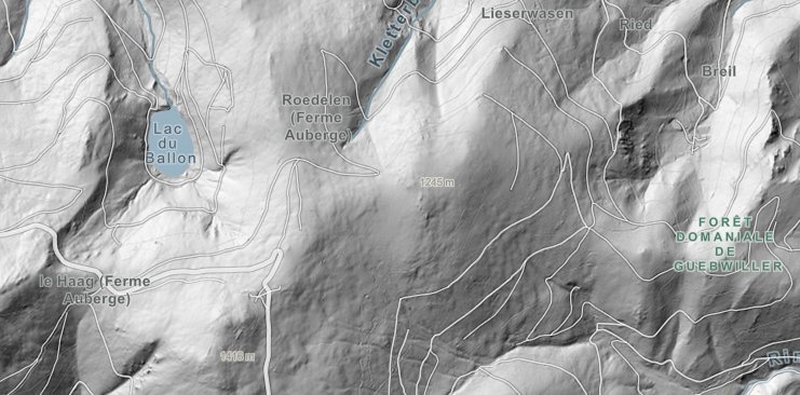

carte "alsace" lidar / activer la couche "relief" (visible selon le niveau de zoom)

2e version:

earthengine.app / hillshade-ign-rge-alti-1m / avec fond de carte google + slider SplitPanel
sgascoin= Simon Gascoin - hydrologue au CNRS (05/2023) -- merci!

3e version:

alexandruhegyi.com/LIDARhub/index.html le plus: choix du fond de carte; certains permettent donc l'affichage de noms [eg: "carte avec contraste", "carte environnementale", "terrain avec etiquette", ...] (+ version Europe)

ici beaucoup de géographie (cartes...) qu'il faudrait donc compléter avec l'histoire pour être plus complet!
SP3: construit par "LIR40 6 Komp" (selon le cartouche de l'entrée 1)
SP4: 1917 - erbaut 2 Ldw Pion. K 14 (=Landwehr Pionier)
SP6: 1916 - 87e Komp. du 13e regiment d'infanterie de Landwehr (LIR)
SP8: 1917 LIR 40
SP Rehkopf: le nom des personnes est dans le béton
...

 To Do !!

- matos/soft:
relevés: iphone + ² app: scaniverse / scaniverse.com export model = .glb .ply ...
analyse:
¹ sur PC, "3D Builder" ouvre par défaut les fichiers .glb - par contre c'est pas l'idéal (c'est orienté impression 3D)
mais a un outil "mesure" (Objet/mesure) -- je cherche plutot un "easy" soft avec export vidéo
voir (les gros)...
.glb + .ply = Meshlab ... ou gigamesh, metashape $$, Cloudcompare, blender

- basic:

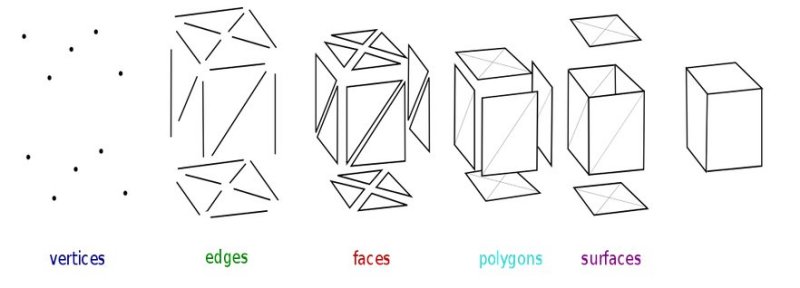

faces
vertices

Un maillage polygonal ou polygon mesh est un objet tridimensionnel constitué de sommets, d'arêtes et de faces organisés en polygones
fr.wikipedia.org/wiki/Maillage_polygonal
In 3D computer graphics and solid modeling, a polygon mesh is a collection of vertices, edges and faces that defines the shape of a polyhedral object's surface.



- voir aussi les sorties "sources" rando ou vtt (2025 ...) plus rapide pour y accéder par contre plus compliqué à promener

abréviations...
Stollen = galerie
MW = Minenwerfer = lance mines
MG = machine gun = mitrailleuse (info que l'on trouve parfois sur les cartes OSM)
Seilbahn ...
